در سالهای اخیر، لنزهای STM کانن بهعنوان یکی از محبوبترین گزینهها میان فیلمسازان، عکاسان مستند و کاربران حرفهای شناخته شدهاند. فناوری STM یا Stepping Motor با هدف ارائهی فوکوس نرم، بیصدا و دقیق در حین فیلمبرداری و عکاسی طراحی شد تا محدودیتهای قدیمی موتورهای مکانیکی و USM در زمان ضبط ویدئو برطرف شود.
اما در کنار تمام مزایا، این سیستم نیز گاهی دچار ایراداتی میشود که کاربران آن را با عنوان رفع خطای فوکوس STM میشناسند. این خطا معمولاً در حالت Live View یا Movie Mode خود را نشان میدهد و باعث میشود دوربین نتواند بهدرستی فوکوس کند، فوکوس در حین ضبط از دست برود، یا سیستم بهطور کلی از کار بیفتد.
در این مطلب، با نگاهی دقیق به ساختار عملکرد لنزهای STM، علل بروز خطا، روشهای تشخیص و رفع خطای فوکوس STM در مراکز تخصصی مانند شرکت اطمینان – نمایندگی رسمی Canon در ایران – میپردازیم. این مقاله حاصل تجربهی فنی مهندسان و تکنسینهای آموزشدیدهی کانن است و میتواند بهعنوان یک مرجع آموزشی تخصصی برای تعمیرکاران و کاربران حرفهای مورد استفاده قرار گیرد.
مقدمه: چرا سیستم فوکوس STM حساس است؟
سیستم STM برخلاف موتورهای کلاسیک فوکوس، از پلههای دقیق حرکتی استفاده میکند. در واقع، به جای چرخش آزاد موتور، هر پله در STM با زاویه و موقعیت دقیق کنترل میشود تا حرکت نرمتر و بیصدا باشد. این مزیت بزرگ برای فیلمبرداری حرفهای است، زیرا صدای موتور فوکوس به میکروفون ضبطشده منتقل نمیشود.
اما همین دقت بالا باعث میشود که کوچکترین ناهماهنگی، لرزش، یا تداخل در سیگنالهای دیجیتال بتواند باعث اختلال در عملکرد فوکوس شود. در این حالت، نیاز به رفع خطای فوکوس STM پیش میآید.
خطای فوکوس میتواند ناشی از مشکلات نرمافزاری (مانند Firmware ناقص)، خرابی فلت کابل، آلودگی مکانیکی، یا حتی خطا در سیستم تشخیص کنتراست باشد.
به همین دلیل، رفع خطا در این سیستمها تنها با تمیزکاری یا ریست تنظیمات انجام نمیشود، بلکه نیاز به بررسی فنی دقیق توسط نمایندگیهای مجاز مانند شرکت اطمینان دارد.
بخش اول: آشنایی کامل با موتور STM در لنزهای کانن
برای درک عمیقتر رفع خطای فوکوس STM، ابتدا باید بدانیم این سیستم چگونه کار میکند.
موتور STM از دو بخش اصلی تشکیل شده است:
درایور الکترونیکی (Driver IC) که فرمان فوکوس را از برد اصلی دوربین دریافت و به حرکتهای کنترلشدهی پلهای تبدیل میکند.
مکانیزم انتقال حرکتی که این پلهها را به حرکت خطی یا چرخشی حلقه فوکوس تبدیل میکند.
این سیستم در دو نوع طراحی میشود:
Gear-Type STM: بیشتر در لنزهای سبک و اقتصادی مانند Canon 18-55mm STM استفاده میشود.
Lead-Screw STM: مخصوص لنزهای حرفهایتر مانند Canon 18-135mm STM یا 50mm STM.
تفاوت اصلی این دو در نحوهی انتقال نیرو است. نوع Lead-Screw عملکردی بیصدا و روانتر دارد، اما در برابر ضربه یا فشار حلقه فوکوس بسیار حساستر است. هرگونه شکستگی یا انحراف در محور منجر به از دست رفتن دقت فوکوس و نیاز به رفع خطای فوکوس STM میشود.
بخش دوم: نحوه عملکرد فوکوس در حالت Live View و Movie Mode
در حالت Live View، دوربین کانن از سیستم فوکوس Contrast Detection استفاده میکند. این سیستم با تحلیل اختلاف کنتراست پیکسلها روی سنسور، نقطهی فوکوس را تشخیص میدهد.
زمانی که از لنز STM استفاده میشود، الگوریتم فوکوس بهصورت لحظهای فرمان حرکت را به موتور پلهای ارسال میکند. موتور STM باید در هماهنگی کامل با پردازندهی DIGIC و حسگر تصویر عمل کند.
اگر این هماهنگی برهم بخورد – به دلیل قطع ارتباط فلت کابل، تاخیر در ارسال داده یا وجود نویز الکتریکی – سیستم نمیتواند موقعیت فوکوس را بهدرستی تنظیم کند. در نتیجه تصویر تار یا ناپایدار میشود و نیاز به رفع خطای فوکوس STM به وجود میآید.
همچنین در حالت Movie Servo AF (حالت فوکوس پیوسته در ویدئو)، الگوریتم Canon Dual Pixel AF بهشدت به عملکرد دقیق موتور STM وابسته است. کوچکترین کندی یا توقف در حرکت پلهای میتواند موجب پرش تصویر (Focus Hunting) شود که یکی از شایعترین نشانههای خرابی STM است.
بخش سوم: علائم بروز خطای فوکوس STM
کاربران معمولاً متوجه خرابی فوکوس از طریق رفتار غیرعادی لنز در شرایط عادی عکاسی یا فیلمبرداری میشوند. برخی از علائم رایج عبارتند از:
فوکوس در Live View یا ویدئو قفل نمیشود یا دائماً بین سوژه و پسزمینه جابجا میشود.
در حالت Servo AF، فوکوس روی چهره یا سوژه ناپایدار است.
لنز در زمان فوکوس صدای خفیف تیکتیک میدهد (نشانهی پرش پلهای).
موتور STM پس از چند ثانیه فعالیت، متوقف یا قفل میشود.

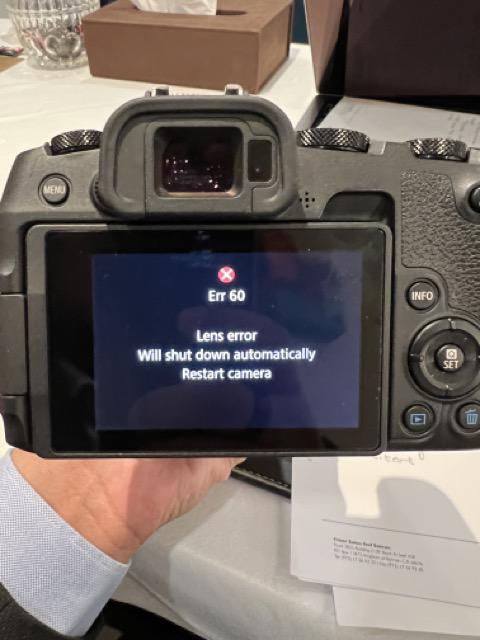

در برخی مدلها، خطای “Lens Communication Error” یا “Error 01” نمایش داده میشود.
اگر یکی از این نشانهها را مشاهده کردید، توصیه میشود بلافاصله برای رفع خطای فوکوس STM به مرکز خدمات مجاز مراجعه کنید، چون ادامهی استفاده از لنز در این وضعیت ممکن است باعث سوختن موتور یا آسیب فلت کابل شود.
بخش چهارم: دلایل اصلی نیاز به رفع خطای فوکوس STM
۱. خرابی مکانیکی در مسیر فوکوس
بهدلیل طراحی ظریف STM، هرگونه آلودگی یا تغییر جزئی در فاصلهی بین قطعات مکانیکی، میتواند باعث توقف کامل سیستم شود. اگر لنز زمین بخورد یا در معرض رطوبت قرار گیرد، گریس حرکتی خشک میشود و اصطکاک بالا میرود. در این شرایط موتور تلاش میکند حلقه را حرکت دهد، اما به دلیل مقاومت زیاد دچار افت عملکرد میشود و نیاز به رفع خطای فوکوس STM ایجاد میشود.
۲. پارگی فلت کابل
فلت کابل در لنزهای STM مانند 18-135mm یا 55-250mm، در داخل حلقهی زوم پیچیده شده است. در اثر استفاده مداوم، این فلت دچار شکستگی میشود. در نمایندگی رسمی شرکت اطمینان، این نوع آسیبها با میکروسکوپ تعمیراتی بررسی و فلت با نمونهی اورجینال تعویض میشود.
۳. آسیب در مدار درایور STM
در برخی مدلها، مدار کنترلکنندهی موتور (Driver IC) ممکن است در اثر نوسانات ولتاژ یا اتصال کوتاه آسیب ببیند. در این حالت، موتور هیچ واکنشی نشان نمیدهد و دوربین نمیتواند فوکوس کند. تعویض این مدار به مهارت و تجهیزات خاص نیاز دارد و بخشی حیاتی از فرآیند رفع خطای فوکوس STM در مرکز شرکت اطمینان است.
۴. مشکلات نرمافزاری و فریمور
گاهی دوربین یا لنز از نسخهی قدیمی Firmware استفاده میکند که با الگوریتمهای جدید فوکوس ناسازگار است. با بهروزرسانی نرمافزار لنز از طریق Canon EOS Utility یا در مراکز خدماتی، بسیاری از موارد رفع خطای فوکوس STM بهسادگی حل میشود.
بخش پنجم: مراحل تخصصی رفع خطای فوکوس STM در شرکت اطمینان
شرکت اطمینان بهعنوان نمایندگی رسمی Canon در ایران، فرآیند تعمیر لنزهای STM را بهصورت مرحلهبهمرحله و دقیق انجام میدهد. مراحل زیر بخشی از پروتکل تعمیراتی این شرکت است:
بررسی عملکرد اولیه با دستگاه تست فوکوس دیجیتال.
اسکن ارتباطات لنز با بدنه برای بررسی خطاهای ارتباطی بین پینها و مدار.
باز کردن لنز در محیط آنتیاستاتیک جهت جلوگیری از آسیبهای الکترواستاتیک.
تمیزکاری اپتیک و مکانیزم فوکوس با محلولهای ضدگردوغبار.
بررسی و تست موتور STM با دستگاه مولتیتست الکترونیکی.
کالیبراسیون اپتیکی برای تنظیم دقیق فاصلهی فوکوس.
نصب مجدد و بهروزرسانی فریمور لنز.
تست نهایی فوکوس در سه حالت Live View، Servo و Video.
پس از انجام موفق مراحل فوق، لنز وارد فاز نهایی کنترل کیفیت میشود تا اطمینان حاصل شود که عملیات رفع خطای فوکوس STM بهصورت کامل انجام شده است.
بخش ششم: معرفی شرکت اطمینان – نمایندگی رسمی کانن در ایران
شرکت اطمینان با بیش از یک دهه سابقهی فعالیت تخصصی در زمینه تعمیر تجهیزات تصویربرداری و عکاسی، بهعنوان یکی از معدود نمایندگان رسمی Canon در ایران شناخته میشود.
این شرکت دارای تجهیزات دقیق اندازهگیری فوکوس، دستگاههای تنظیم اپتیکی، نرمافزارهای اختصاصی Canon و تیم فنی آموزشدیده در ژاپن است.
خدمات اصلی این شرکت عبارتند از:
تعمیر و رفع خطای فوکوس STM در لنزهای EF، EF-S و RF.
تعویض فلت کابل، برد الکترونیکی و موتور STM با قطعات اصلی.
کالیبراسیون فوکوس دقیق برای لنزهای حرفهای.
سرویس و گریسکاری مکانیزم فوکوس داخلی.
بهروزرسانی فریمور رسمی Canon.
تمامی خدمات با گارانتی رسمی و ضمانت اصالت قطعه ارائه میشوند. کاربران میتوانند از طریق بخش خدمات مشتریان شرکت اطمینان، وضعیت تعمیر لنز خود را بهصورت آنلاین پیگیری کنند.
بخش هفتم: توصیههای مهم برای پیشگیری از خطای فوکوس STM
پیشگیری همیشه بهتر از تعمیر است. اگر میخواهید عمر لنز STM خود را افزایش دهید و از نیاز به رفع خطای فوکوس STM جلوگیری کنید، این توصیهها را رعایت نمایید:
همیشه پیش از جدا کردن لنز، دوربین را خاموش کنید تا از شوک الکتریکی به پینهای ارتباطی جلوگیری شود.
لنز را از ضربه، افتادن و فشار ناگهانی محافظت کنید.
در محیطهای مرطوب یا گردوغبار از کاور سیلیکونی استفاده کنید.
از تمیز کردن لنز با پارچههای زبر خودداری کنید.
در صورت شنیدن صدای غیرعادی از موتور، بلافاصله استفاده را متوقف کرده و با شرکت اطمینان تماس بگیرید.
با رعایت این نکات ساده، احتمال بروز خطای فوکوس تا ۸۰٪ کاهش پیدا میکند.
جمعبندی نهایی
فناوری STM بدون شک یکی از پیشرفتهترین سیستمهای فوکوس در لنزهای مدرن کانن است. اما همانطور که دقت آن بالا است، حساسیتش نیز بیشتر است. در صورت بروز هرگونه ناهماهنگی در عملکرد فوکوس، مراجعه به مراکز غیررسمی میتواند آسیبهای بیشتری به لنز وارد کند.
رفع خطای فوکوس STM در نمایندگی رسمی شرکت اطمینان بهصورت تخصصی و با استفاده از ابزارهای دقیق اپتیکی و نرمافزاری انجام میشود. این مرکز با استفاده از قطعات اورجینال، لنز شما را به حالت اولیه بازمیگرداند تا دقت، نرمی و سرعت فوکوس آن همانند روز اول باشد.
بنابراین اگر فوکوس لنز شما در حالت Live View یا فیلمبرداری دچار نوسان یا قفل شد، بهترین کار مراجعه به نمایندگی رسمی Canon یعنی شرکت اطمینان است تا عملیات رفع خطای فوکوس STM با بالاترین دقت انجام شود.
تهیه و تنظیم:
شرکت اطمینان نمایندگی رسمی تعمیر دوربین Canon در ایران
