تحلیل فنی، عیب‌یابی و نکات تخصصی برای تعمیرکاران و کاربران حرفه‌ای



دوربین Canon EOS 5D Mark III را می‌توان یکی از ماندگارترین و خوش‌ساخت‌ترین دوربین‌های فول‌فریم تاریخ عکاسی دیجیتال دانست. این مدل که در سال ۲۰۱۲ معرفی شد، هنوز هم بعد از گذشت بیش از یک دهه در دستان بسیاری از عکاسان حرفه‌ای دیده می‌شود. اما واقعیت این است که هیچ دوربینی—even یک فول‌فریم حرفه‌ای کانن—از فرسودگی و خرابی در امان نیست.

در این مقاله، قصد داریم از زاویه‌ی فنی و تعمیرگاهی، جنبه‌های مختلف تعمیر دوربین کانن 5D Mark III را بررسی کنیم: از آسیب‌های بدنه و خطاهای شاتر گرفته تا مشکلات سنسور، فریم‌ور، فوکوس و حتی آب‌خوردگی.
اگر به دنبال شناخت دقیق این مدل و ساختار داخلی‌اش هستی، این مطلب کامل‌ترین راهنما برای توست.


۱. بدنه‌ی مستحکم اما نه شکست‌ناپذیر


بدنه‌ی 5D Mark III از آلیاژ منیزیم با ساختاری نیمه‌مقاوم در برابر رطوبت و گردوغبار ساخته شده است. اما باید دانست که «ضدآب بودن» با «مقاومت در برابر رطوبت» تفاوت دارد. بسیاری از کاربران به اشتباه تصور می‌کنند که چون دوربین درزگیر دارد، پس در مقابل باران یا رطوبت مقاوم است؛ در حالی‌که نفوذ رطوبت از اطراف دکمه‌ها و پورت‌ها می‌تواند به‌مرور باعث زنگ‌زدگی مدارها و خوردگی برد اصلی شود.


از نظر تعمیر فیزیکی، رایج‌ترین مشکلات بدنه عبارتند از:


• شکستن محل پیچ سه‌پایه به‌دلیل فشار زیاد یا سقوط روی پایه فلزی

• لق شدن درب باتری یا مموری کارت

• ترک‌های موئی روی کاور منیزیمی یا درب پایینی


در این شرایط تعمیرکار حرفه‌ای معمولاً از روش‌هایی مثل قالب‌گیری رزوه‌ی فلزی، تعویض قاب پایین یا تزریق چسب اپوکسی صنعتی استفاده می‌کند تا استحکام اصلی بازگردد.

نکته‌ی فنی: هرگونه استفاده از چسب یا پیچ غیراستاندارد ممکن است باعث انتقال الکتریسیته به بدنه و ایجاد خطاهای غیرمنتظره شود، بنابراین تعمیر فیزیکی باید دقیق و تمیز انجام شود.

۲. خرابی شاتر؛ نشانه‌ی فرسودگی مکانیکی


در دنیای تعمیر دوربین‌های DSLR، خرابی شاتر همیشه از نخستین موارد بررسی است. شاتر در 5D Mark III از نوع مکانیکی با دوام بالا است، اما با گذر از ۱۵۰ هزار شات، احتمال شکستگی تیغه‌ها یا توقف ناگهانی در نیمه‌ی حرکت افزایش می‌یابد.

علائم خرابی شاتر معمولاً به‌شکل ارور Err 20 یا تصویر نیمه‌سیاه در عکس دیده می‌شود. برخی کاربران قبل از سوختن کامل شاتر متوجه صدای غیرعادی یا ناهماهنگی در صدای باز و بسته شدن آینه می‌شوند.


در تعمیر تخصصی، ابتدا با دستگاه مخصوص Shutter Counter Reader تعداد واقعی شات‌ها بررسی می‌شود، سپس قطعه‌ی شاتر به‌صورت کامل تعویض می‌شود. اگر تعمیرکار مهارت کافی نداشته باشد، ممکن است زاویه‌ی حرکت تیغه‌ها به‌درستی تنظیم نشود و نوردهی در سرعت‌های بالا اشتباه شود.

تعویض شاتر در مراکز معتبر با کالیبراسیون مجدد سرعت‌ها و تمیزکاری آینه و سنسور همراه است.

این فرآیند زمان‌بر اما بسیار دقیق است؛ معمولاً ۲ تا ۳ روز کاری طول می‌کشد و هزینه‌ی آن بسته به قطعه بین ۳ تا ۴ میلیون تومان است.

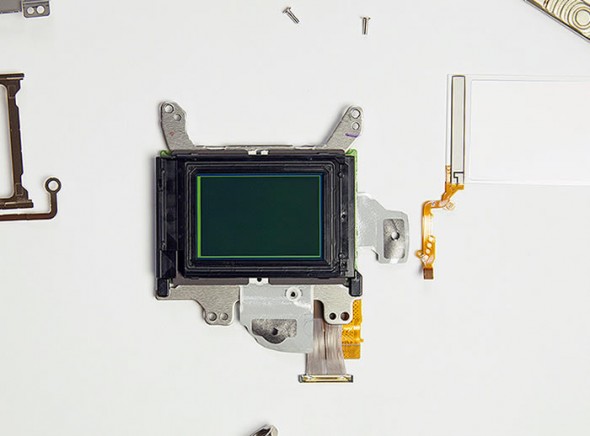

۳. سنسور فول‌فریم؛ قلب تپنده‌ای که نیاز به مراقبت دارد



سنسور ۲۲ مگاپیکسلی 5D Mark III از نوع CMOS و مجهز به فیلتر پایین‌گذر است. این بخش مهم‌ترین جزء دوربین است و کوچک‌ترین آسیب به سطح آن می‌تواند به افت دائمی کیفیت منجر شود.
شایع‌ترین مشکلات سنسور در این مدل عبارتند از:


• لکه‌های سیاه یا گردوغبار روی عکس (به‌ویژه در f/16 و بالاتر)

• اثر روغن یا چربی ناشی از تعویض شاتر

• پیکسل‌های سوخته یا خطوط رنگی در تصویر

• آسیب به فیلتر محافظ در اثر تمیزکاری نادرست


تعمیرکار حرفه‌ای برای تمیزکاری سنسور از محلول ایزوپروپیل خالص با سواب مخصوص فول‌فریم استفاده می‌کند. اما اگر آسیب به پوشش سطحی باشد، باید کل ماژول سنسور تعویض شود. در این حالت، پس از نصب سنسور جدید باید کالیبراسیون فوکوس، تنظیم فاصله فلنج و تست رنگ انجام شود تا تصویر طبیعی ثبت شود.


تمیزکاری ساده معمولاً کمتر از ۵۰۰ هزار تومان هزینه دارد، اما تعویض سنسور (در صورت سوختگی یا شکستگی) ممکن است بیش از ۸ میلیون تومان هزینه داشته باشد و نیاز به قطعات وارداتی دارد.


۴. سیستم فوکوس؛ هماهنگی دقیق بین اپتیک و الکترونیک


سیستم فوکوس 5D Mark III با ۶۱ نقطه فوکوس از دقیق‌ترین سیستم‌های فوکوس فاز در زمان خودش بود. اما این ماژول نیز مانند هر بخش الکترونیکی، ممکن است به‌مرور دچار انحراف، کثیفی یا آسیب شود.

اگر فوکوس شما در عکس‌ها مداوماً جلو یا عقب می‌افتد (front focus یا back focus)، احتمالاً ماژول AF نیاز به تنظیم مجدد دارد.

گاهی نیز در حالت Live View فوکوس کار نمی‌کند، در حالی‌که در حالت Viewfinder فعال است. این مشکل معمولاً به دلیل آلودگی روی ماژول فوکوس یا خرابی سنسور ثانویه است.


در تعمیرگاه حرفه‌ای، ابتدا با دستگاه Auto Focus Calibrator خطای فوکوس اندازه‌گیری می‌شود و سپس با تغییرات نرم‌افزاری و تنظیمات مکانیکی لنز و آینه، دقت فوکوس بازیابی می‌شود.

اگر ماژول فوکوس بسوزد یا برد کنترل آن قطع شود، تعویض کامل لازم است که هزینه‌ای حدود ۲ تا ۳ میلیون تومان دارد.


۵. نمایشگر LCD؛ گاهی ظاهر ساده، اما با مشکلات پیچیده


صفحه‌نمایش 3.2 اینچی با رزولوشن 1.04 میلیون نقطه در این مدل عملکردی عالی دارد، اما در صورت ضربه، فشار یا نفوذ رطوبت دچار لکه، خطوط افقی یا عدم نمایش تصویر می‌شود.
گاهی هم مشکل فقط از کابل فلت ارتباطی است که بر اثر خم‌شدگی یا حرارت، تماس خود را از دست می‌دهد.

در تعمیر حرفه‌ای، تکنسین ابتدا با تست فلت و ولتاژ خروجی برد اصلی مشکل را مشخص می‌کند. اگر فلت سالم باشد و LCD تصویر ندهد، تعویض کامل نمایشگر انجام می‌شود.


LCDهای اورجینال Canon دارای شفافیت خاصی هستند که نمونه‌های متفرقه فاقد آن‌اند. در صورت نصب LCD غیر اصلی، بازتاب نور در محیط بیرون افزایش یافته و کیفیت نمایش افت می‌کند.

هزینه تعویض LCD در حال حاضر بین ۱٫۵ تا ۲ میلیون تومان است.


۶. خرابی پورت‌ها و درگاه‌های حافظه؛ آسیب‌های ظریف ولی مهم


دوربین 5D Mark III دارای دو اسلات کارت حافظه (CF و SD) است. درگاه CF به‌دلیل ساختار پینی بسیار حساس است و یکی از پرخطرترین نقاط در تعمیر محسوب می‌شود.
اگر حتی یکی از پین‌های آن خم شود، کارت خوانده نمی‌شود یا دوربین پیام “Card Error” می‌دهد.
تعمیر این بخش ظرافت زیادی دارد؛ باید پین آسیب‌دیده با ابزار مخصوص جدا و جایگزین شود بدون آنکه اتصالات لحیم‌شده روی برد آسیب ببینند.
در برخی موارد تعمیر ممکن نیست و کل سوکت CF تعویض می‌شود. هزینه‌ی این تعمیر از ۱ تا ۲ میلیون تومان متغیر است.

درگاه SD معمولاً آسیب‌پذیری کمتری دارد اما در اثر استفاده از کارت‌های ضخیم یا ورود گردوغبار ممکن است دچار قطعی شود. اگر لحیم پایه‌های آن جدا شود، دوربین دیگر کارت را نمی‌خواند. در این صورت، تعویض اسلات SD بهترین راه است.

۷. خطاهای نرم‌افزاری و فریم‌ور؛ ایراداتی که ظاهراً سخت‌افزاری‌اند


گاهی کاربران با ارورهایی مانند Err 70 یا Err 80 روبه‌رو می‌شوند و تصور می‌کنند برد اصلی سوخته است. در حالی‌که بسیاری از این خطاها به دلیل اختلال در فریم‌ور، فایل‌های موقت بافر یا ناسازگاری لنزهای غیراصل ایجاد می‌شوند.

اولین قدم در این موارد، ریست کامل تنظیمات و نصب آخرین نسخه‌ی Firmware از سایت رسمی کانن است.

اگر پس از آپدیت باز هم خطا باقی بماند، مرحله‌ی بعدی بررسی مدار تغذیه و IC کنترل حافظه است که ممکن است بر اثر نوسان برق آسیب دیده باشد.


نکته‌ی فنی: استفاده از شارژر یا باتری غیراصل می‌تواند باعث وارد شدن ولتاژ بیش از حد به مدار اصلی شود. بسیاری از خرابی‌های نرم‌افزاری در واقع شروع یک خرابی سخت‌افزاری در مدار تغذیه هستند.


۸. آب‌خوردگی؛ دشمن خاموش و خطرناک


هیچ خرابی‌ای برای دوربین خطرناک‌تر از نفوذ آب نیست. در Canon 5D Mark III، مسیرهای ورود رطوبت معمولاً از اطراف درگاه میکروفون، پورت USB و زیر دکمه‌های بالا است.

وقتی آب وارد بدنه شود، در مدت چند ساعت باعث اتصال کوتاه در مسیرهای مدار و خوردگی تدریجی برد اصلی می‌شود.

در تعمیرگاه، برای نجات دوربین آب‌خورده، بلافاصله باتری خارج می‌شود، سپس دوربین باز و با محلول ایزوپروپیل تمیز می‌شود. در صورت خوردگی شدید، مدار با Ultrasonic Cleaner شسته می‌شود و در نهایت خشک‌سازی در دستگاه خلا انجام می‌گیرد.

اگر دیر اقدام شود، برد اصلی باید تعویض گردد که هزینه‌ای بین ۵ تا ۸ میلیون تومان خواهد داشت.

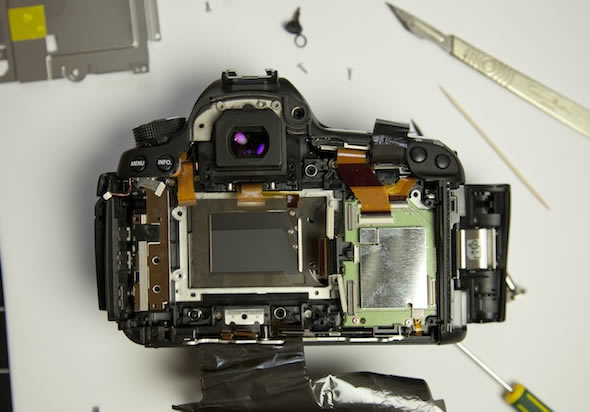

۹. تعمیر برد اصلی؛ حساس‌ترین بخش تعمیر دوربین 5D Mark III


برد اصلی وظیفه‌ی پردازش تصویر، کنترل سنسور، ذخیره داده، ارتباط با LCD و تغذیه‌ی همه‌ی ماژول‌ها را دارد. خرابی این بخش می‌تواند کل عملکرد دوربین را متوقف کند.
علائم خرابی برد اصلی شامل:


• روشن نشدن کامل دوربین

• فریز شدن در هنگام عکاسی

• هنگ در ذخیره تصویر

• ارورهای مکرر بدون دلیل مشخص


تعمیر برد اصلی فقط در مراکزی ممکن است که به تجهیزات BGA Rework Station دسترسی دارند، زیرا قطعات روی برد با فناوری میکروچیپ نصب شده‌اند.

گاهی با ری‌بال یا ری‌هیتر کردن چیپ‌ها مشکل رفع می‌شود، اما در مواردی که چیپ اصلی (DIGIC 5+) سوخته باشد، باید کل برد تعویض شود.

هزینه‌ی این کار بسته به قطعه بین ۷ تا ۱۰ میلیون تومان است.

۱۰. سرویس و نگهداری پیشگیرانه؛ راهی برای افزایش عمر دستگاه


یکی از مهم‌ترین اشتباهات کاربران حرفه‌ای این است که تا زمان بروز خرابی جدی، هیچ سرویس دوره‌ای انجام نمی‌دهند.
در حالی‌که دوربین‌هایی مانند 5D Mark III باید حداقل سالی یک‌بار تحت سرویس کامل قرار گیرند.
در سرویس تخصصی، مراحل زیر انجام می‌شود:


1. باز کردن کامل بدنه و تمیزکاری گردوغبار داخلی

2. بررسی و روغن‌کاری مکانیزم شاتر و آینه

3. تمیز کردن دقیق سنسور و ویوفایندر

4. تست فوکوس و نوردهی

5. بررسی سلامت پورت‌ها و باتری


انجام سرویس منظم باعث می‌شود قطعات مصرفی قبل از خرابی شناسایی شوند و از هزینه‌های سنگین جلوگیری شود.

این سرویس معمولاً کمتر از یک روز زمان می‌برد و هزینه‌ای حدود ۷۰۰ هزار تا یک میلیون تومان دارد.

۱۱. هزینه‌ی تقریبی تعمیر در بخش‌های مختلف


این جدول تنها برآورد تقریبی است و بسته به قطعات اورجینال یا جایگزین متغیر است.


۱۲. اهمیت استفاده از قطعات اورجینال در تعمیر دوربین


قطعات دوربین‌های سری 5D بسیار دقیق و کالیبره‌شده هستند. استفاده از قطعات متفرقه (مثلاً شاترهای چینی یا LCD غیراصل) باعث اختلال در عملکرد نوردهی، دقت فوکوس یا حتی افزایش نویز در تصویر می‌شود.
به همین دلیل مراکز معتبر تعمیر دوربین کانن معمولاً فقط از قطعات OEM یا Original Canon Parts استفاده می‌کنند که همراه با شماره سریال و گارانتی ارائه می‌شوند.
هرچند این قطعات گران‌ترند، اما دقت و طول عمر بالاتری دارند و کیفیت اصلی دوربین را حفظ می‌کنند.


۱۳. نکات تخصصی برای تعمیرکاران و کاربران حرفه‌ای


• همیشه پیش از باز کردن بدنه، باتری و کارت حافظه را خارج کنید.

• هنگام تعویض شاتر، حتماً فاصله فلنج لنز تا سنسور را مجدداً اندازه‌گیری کنید.

• در تمیزکاری سنسور، از هوای فشرده صنعتی استفاده نکنید، چون رطوبت داخل محفظه ممکن است لکه ایجاد کند.

• اگر خطای Err 20 ظاهر شد، دوربین را چند بار خاموش و روشن نکنید، چون ممکن است موتور شاتر را بسوزاند.

• پس از هر تعمیر بزرگ، تست کامل عملکرد (QC Test) انجام دهید: شاتر، فلاش، درگاه‌ها، فوکوس، نوردهی و ضبط ویدیو.

۱۴. نشانه‌هایی که می‌گویند وقت تعمیر رسیده است


• دوربین با فشار زیاد روشن می‌شود یا گاهی خاموش می‌ماند

• تصاویر در سرعت‌های بالا نیمه‌تاریک هستند

• فوکوس گاهی درست کار نمی‌کند

• LCD گاهی سیاه یا کم‌نور می‌شود

• کارت حافظه شناسایی نمی‌شود

• ارورهای مکرر (Err 20, 70, 80) ظاهر می‌شود


در چنین مواقعی بهتر است به‌جای استفاده مداوم، فوراً دوربین به مرکز تخصصی برده شود تا آسیب‌های دومینو‌وار به سایر قطعات وارد نشود.

۱۵. جمع‌بندی نهایی


Canon EOS 5D Mark III هنوز هم یکی از نمادهای کیفیت و مهندسی در دنیای DSLR است. این دوربین اگر به‌درستی نگهداری شود و سرویس‌های منظم دریافت کند، حتی بعد از یک دهه کار، عملکردی نزدیک به مدل‌های جدیدتر خواهد داشت.

اما از سوی دیگر، پیچیدگی ساختار داخلی و تراکم قطعات الکترونیکی باعث می‌شود که هر نوع تعمیر یا باز کردن آن فقط باید توسط تکنسین متخصص انجام شود.


اگر در تهران یا شهرهای بزرگ فعالیت می‌کنی، بهتر است تعمیر دوربین خود را فقط به نمایندگی‌های رسمی یا مراکز تخصصی تعمیر دوربین کانن بسپاری که دارای ابزارهایی مانند:


• دستگاه AF Adjustment Pro Tool

• Shutter Timing Analyzer

• Sensor Cleaning Chamber

• و نرم‌افزار Canon Service Utility

  باشند.


با رعایت این نکات، دوربین 5D Mark III تو می‌تواند سال‌ها دیگر با همان دقت و کیفیت اولیه کار کند و تو را در مسیر حرفه‌ای عکاسی همراهی کند.
