مقدمه‌ای بر اهمیت تعمیر تخصصی Canon EOS 90D



دوربین Canon EOS 90D به دلیل طراحی پیچیده، ترکیب سنسور با پردازنده DIGIC 8 و سیستم فوکوس خودکار پیشرفته، دارای ساختار بسیار دقیق و ظریفی است. برخلاف مدل‌های قدیمی‌تر مانند 80D یا 70D، بخش‌های الکترونیکی و مدارات داخلی 90D به‌صورت فشرده‌تر طراحی شده‌اند تا ضمن بهبود عملکرد، مصرف انرژی را نیز کاهش دهند. همین امر باعث می‌شود هرگونه باز کردن یا تعمیر این دوربین بدون ابزار تخصصی و دانش کافی، به‌راحتی به سنسور یا برد اصلی آسیب بزند.


تعمیر Canon 90D باید در محیطی عاری از گردوغبار، با تجهیزات ضد الکتریسیته ساکن (ESD Safe) و با دقت میکروسکوپی انجام شود. در غیر این صورت حتی یک خط مویی روی فیلتر Low-Pass یا سنسور می‌تواند کیفیت تصویر را کاملاً تحت تأثیر قرار دهد.


بخش اول: خرابی‌های رایج در Canon EOS 90D

۱. خرابی شاتر و مکانیزم آینه



یکی از متداول‌ترین مشکلات در دوربین‌های DSLR کانن، خرابی شاتر است. شاتر دوربین 90D حدود ۱۲۰ تا ۱۵۰ هزار شات عمر مفید دارد. پس از این میزان، فنر شاتر یا تیغه‌ها ممکن است دچار فرسودگی شوند.

نشانه‌های خرابی شاتر:


• عکس‌ها نیمه‌روشن یا سیاه می‌شوند.

• صدای غیرعادی در لحظه شاتر.

• گاهی دوربین ارور “Err 20” یا “Err 30” نمایش می‌دهد.

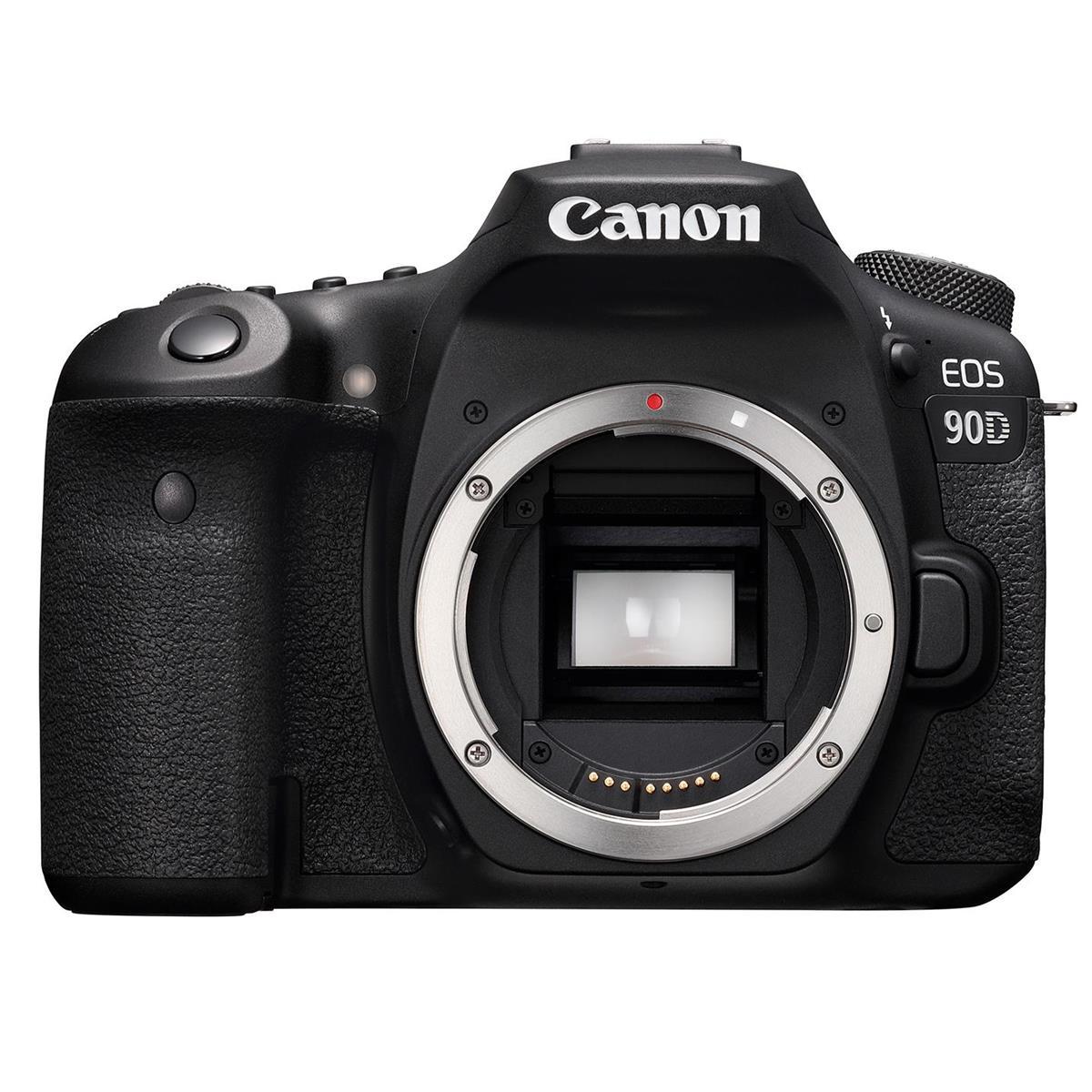

در تعمیر شاتر، لازم است مجموعه Mirror Box باز شده و مکانیزم شاتر و تیغه‌ها تعویض شود. سپس تنظیم مجدد تایمینگ آینه و شاتر انجام می‌گیرد تا سینک دقیق بین پردازش تصویر و باز و بسته شدن شاتر برقرار شود.


۲. خرابی فلت‌ها و اتصالات داخلی



فلت‌ها نقش مهمی در انتقال سیگنال از سنسور به مادربرد و از دکمه‌ها به برد کنترل دارند. فلت‌های دوربین 90D بسیار نازک و حساس هستند.
در اثر رطوبت، ضربه یا باز و بسته شدن مکرر، ممکن است ترک‌های مویی در آن‌ها ایجاد شود که باعث ازکارافتادن بخشی از دکمه‌ها یا نمایشگر شود.
تعمیر این بخش معمولاً با تعویض کامل فلت انجام می‌شود، زیرا تعمیر نقطه‌ای اغلب موقتی است.


۳. مشکلات صفحه‌نمایش لمسی (LCD)

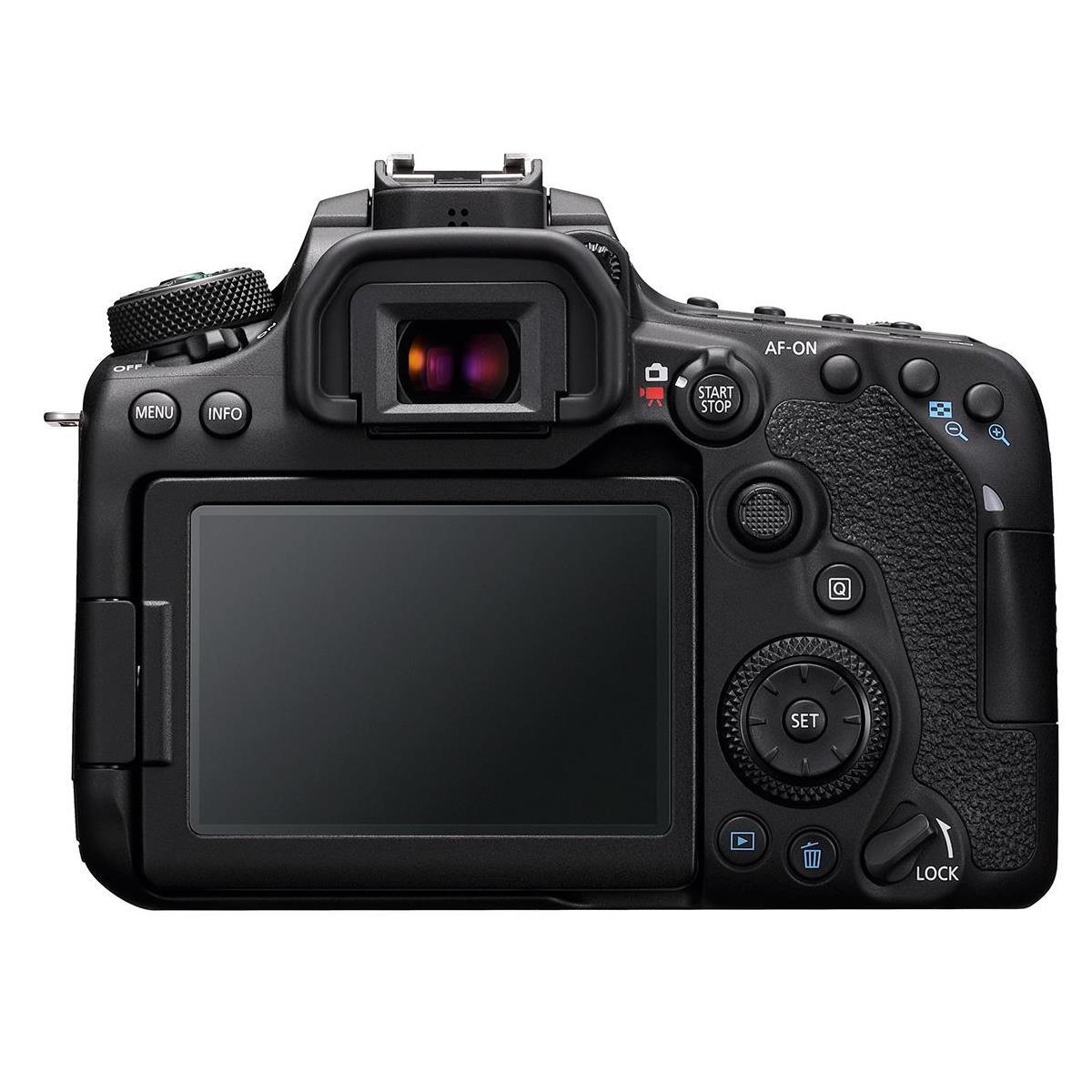

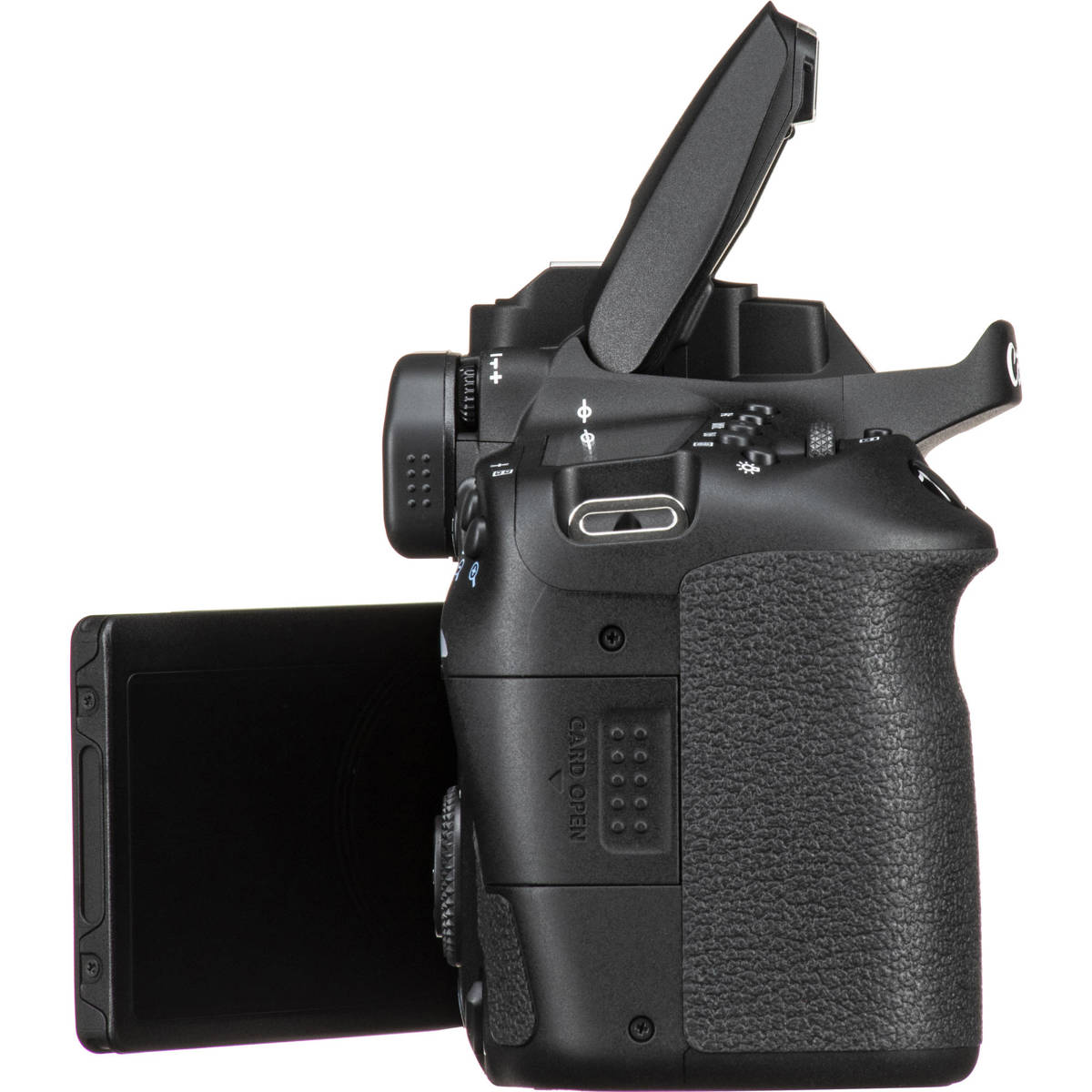

Canon 90D دارای صفحه LCD متحرک و لمسی است. در اثر ضربه یا فشار، ممکن است تاچ از کار بیفتد یا تصویر تار شود.
تعمیر LCD شامل سه مرحله است:


1. تست عملکرد تاچ و بک‌لایت.

2. بررسی کابل فلت LCD و مدار تغذیه آن.

3. تعویض کامل LCD با نمونه اصلی اورجینال.

   در این بخش معمولاً چسب‌کاری دقیق و تنظیم زاویه لولا اهمیت زیادی دارد تا هنگام چرخش، فشاری به فلت وارد نشود.


۴. خرابی در بخش فوکوس خودکار



سیستم فوکوس Dual Pixel AF در Canon 90D از طریق ترکیب سنسور و الگوریتم پردازنده کار می‌کند. هرگونه اختلال در این سیستم ممکن است ناشی از موارد زیر باشد:


• آسیب به سنسور فوکوس فاز.

• کالیبراسیون اشتباه لنز با بدنه.

• آلودگی نوری روی ماژول AF.

  رفع مشکل فوکوس معمولاً با تمیز کردن ماژول AF و سپس تنظیم فوکوس با لنز کالیبره مخصوص انجام می‌شود. در بعضی موارد نیاز است Firmware مجدد نصب شود.


بخش دوم: تعمیرات تخصصی سنسور و سیستم تصویربرداری


سنسور APS-C این دوربین با رزولوشن بالا و فیلتر Anti-Alias بسیار حساس است. کوچک‌ترین آلودگی یا ضربه می‌تواند باعث لکه یا هاله در تصویر شود.
تعمیر و تمیزکاری سنسور در 90D شامل مراحل زیر است:


1. باز کردن فیلتر Low-Pass با ابزار مخصوص.

2. تمیزکاری سنسور با محلول مخصوص Sensor Swab.

3. بررسی نقاط Hot Pixel با نرم‌افزار تست داخلی کانن.

4. در صورت خرابی سخت‌افزاری، تعویض کامل سنسور با ماژول جدید و همسان‌سازی با برد اصلی.


توجه مهم: پس از تعویض سنسور باید عملیات “Pixel Mapping” و “Sensor Alignment” انجام شود تا تصویر دقیق و بدون اعوجاج ثبت شود.


بخش سوم: تعمیر مدار تغذیه و باتری



مشکل روشن نشدن یا خاموش شدن ناگهانی Canon 90D معمولاً به دلایل زیر رخ می‌دهد:


• خرابی برد تغذیه (Power Board).

• سولفاته شدن محل باتری در اثر نشت رطوبت.

• آسیب دیدن پورت برق یا USB.


در تعمیر این بخش، ابتدا ولتاژ ورودی و خروجی مدار تست می‌شود. در صورت مشاهده نوسان یا افت ولتاژ، خازن‌ها و دیودهای محافظ بررسی و تعویض می‌شوند.
گاهی هم دوربین با نصب Firmware جدید پس از تعمیر برد مجدد به حالت نرمال بازمی‌گردد.


بخش چهارم: تعمیر برد اصلی (Main Board)


برد اصلی مغز دوربین است و شامل مدارهای مرتبط با پردازش تصویر، ارتباطات دیجیتال، حافظه، و کنترل شاتر می‌شود.

موارد خرابی برد:

• ارورهای مکرر (Err 70 یا Err 80).

• هنگ کردن هنگام فیلم‌برداری.

• عدم شناسایی کارت حافظه.


تعمیر برد نیازمند دستگاه BGA Rework Station است تا بتوان تراشه‌های حافظه و کنترلر DIGIC را با دقت بالا دوباره لحیم‌کاری کرد.
در مواردی که آی‌سی اصلی پردازنده آسیب دیده باشد، معمولاً فقط با تعویض کامل برد قابل رفع است.


بخش پنجم: آسیب‌های ناشی از رطوبت یا ضربه



Canon EOS 90D در برابر رطوبت تا حدودی مقاوم است، اما اگر در شرایط بارانی یا مرطوب بدون محافظ استفاده شود، احتمال نفوذ آب از درزهای بدنه وجود دارد.

آسیب‌های ناشی از رطوبت شامل:


• زنگ‌زدگی پورت‌های فلزی.

• سولفاته شدن فلت‌ها و برد.

• کپک زدن عدسی فوکوس در ماژول منظره‌یاب.


در این حالت دوربین باید به‌طور کامل باز شود، بردها با محلول ایزوپروپیل شست‌وشو داده شوند و درون دستگاه خشک‌کن ضدرطوبت قرار گیرد.


در صورت ضربه نیز معمولاً آینه جابه‌جا شده یا فریم داخلی شکسته می‌شود. تعمیر نیاز به تنظیم مجدد Aligning Mirror دارد تا تصویر در منظره‌یاب دقیقاً با خروجی سنسور منطبق شود.


بخش ششم: تعمیر پورت‌ها و اتصالات خارجی

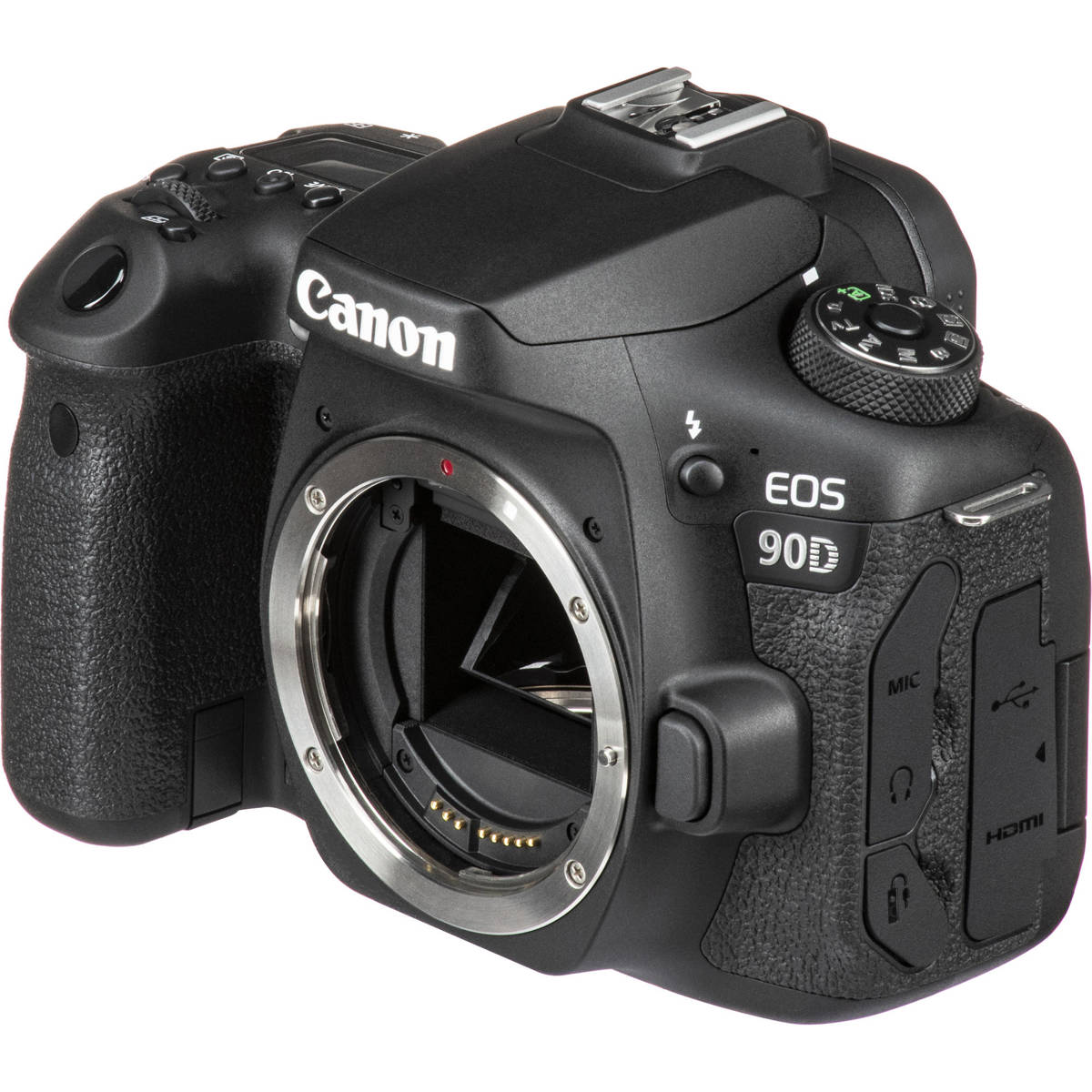

دوربین Canon 90D دارای پورت‌های HDMI، USB-C، میکروفون و هدفون است. آسیب این بخش معمولاً به‌دلیل کشیده شدن کابل یا ضربه به بدنه رخ می‌دهد.
تعمیر شامل تعویض سوکت‌های لحیم‌شده روی برد و تست ارتباط با رایانه است. در مواردی که پورت HDMI تصویر را منتقل نمی‌کند، ممکن است مدار Encoder داخلی آسیب دیده باشد که باید بررسی تخصصی انجام شود.


بخش هفتم: فریم‌ویر و خطاهای نرم‌افزاری


گاهی برخی مشکلات ظاهراً سخت‌افزاری، در واقع ناشی از اشکالات نرم‌افزاری هستند.
به‌روزرسانی Firmware در 90D می‌تواند بسیاری از مشکلات مثل هنگ کردن، خطای کارت حافظه یا فوکوس را برطرف کند.
در تعمیرات تخصصی، ابتدا دوربین با حالت Factory Reset تنظیم می‌شود و در صورت نیاز نسخه جدید Firmware نصب می‌گردد.


بخش هشتم: سرویس دوره‌ای و نگهداری پیشگیرانه


حتی اگر دوربین هیچ خرابی خاصی نداشته باشد، سرویس دوره‌ای Canon 90D هر شش ماه تا یک سال ضروری است.
در این سرویس:


• سنسور تمیز می‌شود.

• گریس مکانیزم شاتر و آینه تعویض می‌گردد.

• اتصالات و پیچ‌ها سفت می‌شوند.

• نرم‌افزار تست حرارت و شاتر اجرا می‌شود.


سرویس دوره‌ای باعث می‌شود عمر شاتر افزایش یافته و دوربین در شرایط مختلف نوری و دمایی عملکرد پایداری داشته باشد.


بخش نهم: هزینه و زمان تقریبی تعمیر Canon EOS 90D


بسته به نوع خرابی، هزینه تعمیر Canon 90D در ایران معمولاً در بازه زیر است:


• تعویض شاتر: حدود ۲ تا ۴ میلیون تومان.

• تعمیر LCD: حدود ۳ تا ۵ میلیون تومان.

• تعویض برد اصلی: بین ۶ تا ۹ میلیون تومان.

• تعمیر سنسور: حدود ۴ تا ۷ میلیون تومان.


زمان تعمیر نیز معمولاً بین ۳ تا ۱۰ روز کاری بسته به قطعه مورد نیاز متغیر است.

جمع‌بندی نهایی


تعمیر دوربین Canon EOS 90D نیازمند دانش دقیق در زمینه الکترونیک، مکانیک ظریف، اپتیک و نرم‌افزار است. این دوربین با توجه به تکنولوژی‌های مدرن و پیچیدگی بالای بردهای داخلی، باید حتماً توسط تعمیرکار مجاز و با قطعات اصلی تعمیر شود.

در صورتی که دوربین شما دچار خطاهای شاتر، فوکوس، روشن نشدن، یا خرابی LCD شده است، از باز کردن خودسرانه دستگاه پرهیز کنید، زیرا کوچک‌ترین اشتباه ممکن است منجر به آسیب دائمی به سنسور یا پردازنده شود.


با انجام سرویس‌های منظم، نگهداری صحیح، و استفاده از قطعات اورجینال، Canon 90D می‌تواند سال‌ها بدون مشکل به عکاسی و فیلم‌برداری ادامه دهد و کیفیت بی‌نظیری در ثبت تصاویر ارائه دهد.
