بررسی تخصصی خرابیها، مشکلات رایج و نکات تعمیر و نگهداری حرفهای

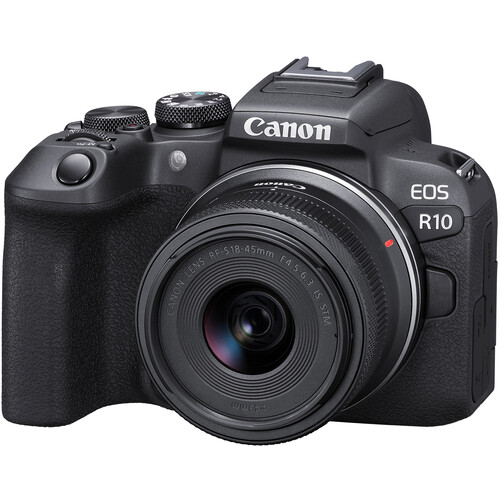

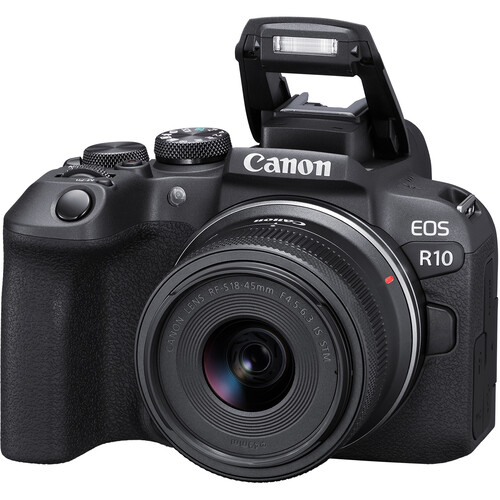

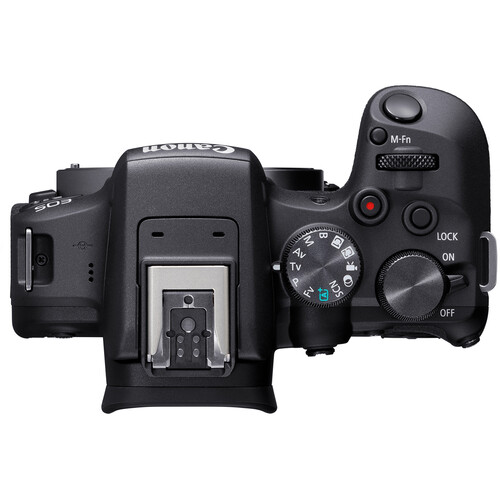

دوربین Canon EOS R10 یکی از محبوبترین مدلهای میانرده از سری بدونآینههای (Mirrorless) کانن است که با سنسور APS-C، پردازندهی DIGIC X و فوکوس خودکار Dual Pixel CMOS AF II، تحولی بزرگ در عکاسی دیجیتال ایجاد کرد. این دوربین با طراحی سبک، سرعت عکاسی پیاپی بالا (تا 23 فریم در ثانیه با شاتر الکترونیکی) و قابلیت فیلمبرداری 4K با 60 فریم، گزینهای ایدهآل برای بلاگرها، عکاسان مستند و حتی کاربران حرفهای است.
اما با وجود تمام این ویژگیها، مانند هر دوربین دیجیتال پیشرفتهای، R10 نیز در اثر استفاده طولانیمدت، ضربه، نفوذ رطوبت یا مشکلات نرمافزاری، ممکن است دچار ایرادات فنی شود که نیاز به تعمیر تخصصی و دقیق دارند. در این مطلب، تمام جوانب تعمیر این مدل را بهصورت فنی، تحلیلی و تجربی بررسی میکنیم.
۱. شناخت ساختار داخلی Canon EOS R10 و اهمیت طراحی فشرده
Canon EOS R10 با طراحی فشرده و وزن حدود 429 گرم، یکی از سبکترین مدلهای سری R محسوب میشود. این وزن پایین به لطف استفاده از بدنهی پلیکربنات تقویتشده با فریم فلزی داخلی بهدست آمده است.
در داخل بدنه، بخشهای حساس و کلیدی شامل:
سنسور 24.2 مگاپیکسلی APS-C CMOS
پردازنده DIGIC X
برد اصلی (Mainboard) با ماژول وایفای و بلوتوث
شاتر مکانیکی و الکترونیکی ترکیبی
سیستم فوکوس Dual Pixel AF II
نمایشگر LCD متحرک و منظرهیاب الکترونیکی (EVF)
همگی در فضایی بسیار محدود و فشرده چیده شدهاند. همین فشردگی باعث میشود که در هنگام تعمیر، کوچکترین اشتباه در باز کردن یا لحیمکاری، منجر به آسیب دائمی شود. بنابراین باز و بست این دوربین فقط باید توسط تعمیرکاران مجاز و با ابزارهای مخصوص ESD-Safe انجام گیرد.
۲. خرابیهای متداول دوربین Canon EOS R10
با بررسی آمار مراکز تعمیر تخصصی کانن، چند ایراد رایج برای این مدل بیشتر دیده میشود:
الف) خرابی شاتر مکانیکی
شاتر R10 با طول عمر میانگین 150 هزار شات طراحی شده است. اما در استفادههای سنگین یا عکاسی پیاپی، ممکن است مکانیزم باز و بسته شدن دچار اختلال شود.
نشانههای خرابی:
ظاهر شدن خطوط تاریک در تصویر
صدای غیرعادی در هنگام شاتر
ارور “Err 20”
در این حالت باید مجموعهی شاتر تعویض و سپس با نرمافزار Canon Calibration Tool زمانبندی شاتر تنظیم شود.
ب) مشکل فوکوس خودکار (AF Failure)
در اثر ضربه یا جابهجایی داخلی لنز مانت RF، سیستم فوکوس ممکن است از دقت خارج شود. نشانهها:
فوکوس نکردن روی سوژه در نور کم
خطای فوکوس مداوم هنگام فیلمبرداری
تأخیر در تشخیص چهره
در این حالت نیاز به کالیبراسیون نرمافزاری فوکوس (AF Recalibration) است که با تجهیزات تست فوکوس انجام میشود.
ج) نفوذ رطوبت یا بخار
هرچند EOS R10 تا حدودی در برابر رطوبت مقاوم است، اما در صورت قرار گرفتن در شرایط مرطوب یا استفاده در فضای باز بارانی، بخار و قطرات آب میتوانند به داخل بدنه نفوذ کنند.
رطوبت باعث اتصال کوتاه در مدارها، زنگزدگی پورتها و خرابی سنسور میشود. در چنین مواردی دوربین باید سریع خاموش شود و با دستگاههای خشککن کنترلشده (Dry Chamber) خشک گردد، سپس کل سیستم برد و سنسور بررسی شود.

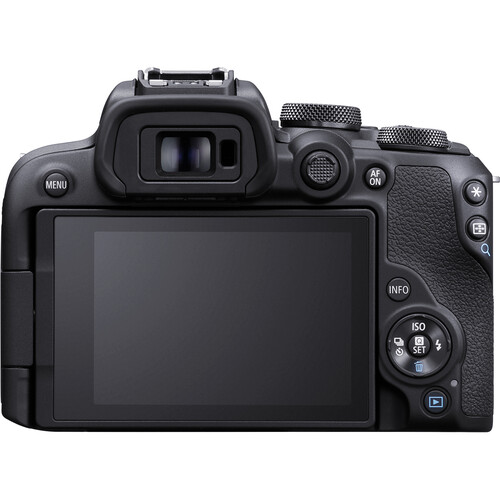

د) خرابی LCD یا تاچ اسکرین
تاچ R10 از نوع خازنی است و ممکن است در اثر فشار یا ترک، عملکرد خود را از دست بدهد. گاهی هم فقط کابل فلت از جای خود جدا میشود.
تعمیرکار با باز کردن قسمت پشتی، وضعیت اتصالات را بررسی میکند. اگر پنل آسیب دیده باشد، تعویض کامل LCD انجام میشود.
هـ) خرابی پورتهای USB-C و HDMI
به علت استفاده مداوم برای شارژ یا انتقال فایل، این پورتها در معرض شکستگی و لقشدن هستند. برای تعمیر، پورت آسیبدیده باید از روی برد دیسولد و با مدل اصلی جایگزین شود.
۳. تعمیر سنسور تصویر (CMOS Sensor) در Canon EOS R10

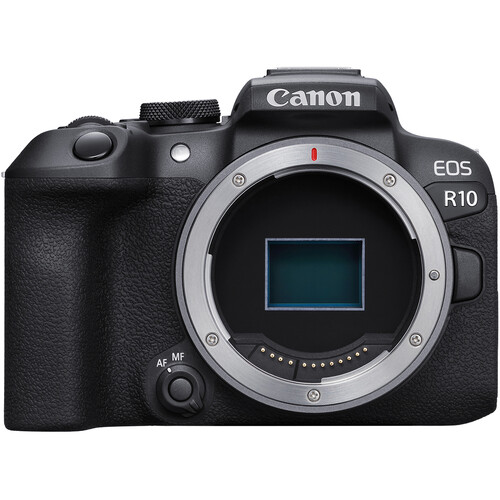

سنسور R10 از نوع APS-C CMOS با 24.2 مگاپیکسل است و به سیستم فوکوس Dual Pixel مجهز شده. هرگونه آلودگی یا ضربه به سنسور میتواند کیفیت تصویر را کاهش دهد.
مشکلات رایج سنسور:
وجود لکه یا ذرات گردوغبار روی تصویر
خطوط عمودی یا نقاط روشن در عکس
ارورهای مربوط به شاتر یا نوردهی
فرایند تعمیر سنسور شامل سه مرحله است:
تمیزکاری خشک (Dry Cleaning) با برس ضد استاتیک
تمیزکاری مرطوب (Wet Cleaning) با محلول مخصوص و پارچهی میکروفایبر
در صورت خرابی فیزیکی، تعویض کامل ماژول سنسور
در صورت تعویض، کالیبراسیون رنگ و نوردهی با نرمافزار مخصوص Canon انجام میشود تا خروجی تصویر به حالت کارخانه برگردد.
۴. بررسی و تعمیر برد اصلی (Mainboard)
برد اصلی R10، قلب پردازش تصویر و ارتباط بین اجزای مختلف است. در این برد، قطعات SMD بسیار ریز شامل کنترلر باتری، ماژول بلوتوث، پورت USB و مدار ارتباطی لنز مانت RF قرار دارند.
مشکلات رایج برد اصلی:
روشننشدن دوربین
ارورهای نرمافزاری مکرر
از کار افتادن فوکوس یا پورتها
مصرف غیرعادی باتری
تعمیرکار ابتدا جریان مصرفی مدار را با مولتیمتر دقیق بررسی میکند. اگر نوسان ولتاژ یا اتصال کوتاه وجود داشته باشد، بخش آسیبدیده با هویه هوای گرم تعمیر یا تعویض میشود.
در برخی موارد، نیاز به Reprogram کردن Firmware روی برد جدید وجود دارد تا هماهنگی بین اجزا برقرار شود.
۵. تعمیر شاتر و مکانیزم نوردهی
شاتر Canon EOS R10 از نوع مکانیکی/الکترونیکی ترکیبی است. در حالت الکترونیکی میتواند تا 23 فریم بر ثانیه عکاسی کند.
خرابیهای رایج شاتر:
گیر کردن پردهی شاتر
نمایش خطوط افقی در تصویر
تأخیر در نوردهی یا ارور “Err 30”
در تعمیر شاتر، تکنسین ابتدا تعداد شاتها را از بخش منوی سرویس (Service Info) بررسی میکند. اگر عمر مفید تمام شده باشد، کل مجموعهی شاتر باید تعویض شود.
در صورتی که تنها فنر یا موتور بازگشت آسیب دیده باشد، میتوان آن بخش را بهصورت مجزا تعمیر کرد.
۶. تعمیر مدار پاور و مشکلات مربوط به باتری
دوربین R10 از باتری LP-E17 استفاده میکند. این باتری از طریق مدار مدیریت انرژی (Power Management IC) کنترل میشود.
مشکلاتی مثل روشننشدن دوربین، خاموش شدن ناگهانی یا ارور “Battery communication error” معمولاً ناشی از خرابی همین مدار است.
در این حالت تعمیرکار با بررسی اتصالات باتری، مسیر تغذیه و ولتاژ خروجی مدار، قطعات معیوب را شناسایی و تعویض میکند.
همچنین گاهی استفاده از باتری یا شارژر غیراصل باعث آسیب به این بخش میشود.
۷. تعمیر منظرهیاب الکترونیکی (EVF)
EVF یا منظرهیاب دیجیتال R10 از نوع OLED با وضوح بالا است. ایرادهای رایج:
خاموش ماندن EVF در هنگام عکاسی
پرش تصویر یا نویز رنگی
لکه یا هالهی سفید در نمایشگر
تعمیر EVF شامل بررسی اتصالات فلت، تمیزکاری لنز داخلی و در صورت خرابی، تعویض کامل ماژول EVF است. این قطعه بهصورت یکپارچه با سنسور نزدیکسنج (Eye Sensor) عرضه میشود.
۸. خرابی نرمافزاری و ارورهای سیستمی Canon EOS R10
سیستم عامل داخلی R10 (Firmware) نقش مهمی در هماهنگی بین سختافزارها دارد. گاهی در اثر آپدیت ناقص یا قطع ناگهانی برق در حین آپدیت، دوربین دچار بوتنشدن یا ارورهای نرمافزاری میشود.
ارورهای رایج:
Err 20: مشکل مکانیکی شاتر
Err 30: خطای نوردهی
Err 40: مشکل در مدار پاور
Err 70: خطای نرمافزاری در پردازنده تصویر
در این حالت باید ابتدا Firmware جدید از سایت رسمی کانن دانلود و از طریق کارت حافظه نصب شود.
اگر دوربین بوت نمیشود، تکنسین با نرمافزار Canon Firmware Utility از طریق پورت سرویس، سیستم را مجدداً برنامهریزی میکند.
۹. تعمیر مانت لنز RF و ارتباط الکترونیکی با لنز
در Canon EOS R10، مانت RF وظیفه انتقال داده و تغذیه لنز را دارد. این بخش شامل پینهای فلزی ارتباطی است که ممکن است بر اثر رطوبت یا فشار، خم یا سولفاته شوند.
در صورت خرابی، دوربین پیام “Lens Communication Error” نمایش میدهد.
تعمیر شامل تمیزکاری با الکل ایزوپروپیل، تعویض پین آسیبدیده و بررسی مسیر سیگنال روی برد است.
در صورت شکستگی مانت، باید کل مجموعهی فلزی با مدل اورجینال تعویض شود.
۱۰. بررسی مشکلات ضبط ویدیو و فیلمبرداری
دوربین R10 در حالت فیلمبرداری 4K60 از تمام پهنای سنسور استفاده میکند، اما گاهی کاربران با مشکلاتی مانند:
قطع ناگهانی ضبط
گرم شدن بیش از حد
پیام خطا در کارت حافظه
مواجه میشوند.
در این شرایط، باید ابتدا کارت حافظه از نوع UHS-II با سرعت بالا انتخاب شود. اگر مشکل ادامه داشت، بررسی میشود که آیا سنسور یا برد پردازنده حرارت بالا تولید میکند یا خیر.
در صورت نیاز، خمیر حرارتی ماژول DIGIC X تعویض و سیستم خنککننده بررسی میشود.
۱۱. زمان، هزینه و روند استاندارد تعمیر Canon EOS R10
| نوع تعمیر | زمان تقریبی | هزینه تقریبی (تومان) |
|---|---|---|
| تعویض شاتر | ۲ تا ۴ روز | ۵ تا ۸ میلیون |
| تعمیر سنسور | ۴ تا ۶ روز | ۷ تا ۱۱ میلیون |
| تعویض LCD | ۱ تا ۲ روز | ۳ تا ۵ میلیون |
| تعمیر مدار پاور | ۳ روز | ۲ تا ۴ میلیون |
| تعویض پورت USB/HDMI | ۲ تا ۳ روز | ۱.۵ تا ۳ میلیون |
| کالیبراسیون فوکوس | ۱ روز | ۱ تا ۲ میلیون |
تمام این هزینهها بر اساس استفاده از قطعات اصلی Canon و تعمیر تخصصی در محیط ایمن محاسبه شدهاند.
۱۲. نکات پیشگیرانه برای افزایش عمر و عملکرد Canon EOS R10
برای جلوگیری از نیاز به تعمیر و افزایش طول عمر R10، رعایت چند نکته حیاتی است:
همیشه از باتری و شارژر اصلی کانن استفاده کنید.
در محیطهای مرطوب یا پر گرد و غبار، از کاور محافظ دوربین استفاده کنید.
بعد از هر استفاده، لنز و مانت را تمیز کنید تا آلودگی باعث اتصال کوتاه نشود.
در صورت استفاده سنگین، هر ۱۲ ماه یکبار سرویس کامل (Sensor Cleaning + Firmware Update) انجام دهید.
از کارت حافظهی باکیفیت و سرعت بالا استفاده کنید تا خطای نوشتن داده پیش نیاید.
جمعبندی نهایی
دوربین Canon EOS R10 ترکیبی از فناوریهای حرفهای و طراحی سبک است؛ اما همین فشردگی و ظرافت باعث میشود تعمیر آن نیازمند دانش فنی بالا، تجهیزات دقیق و قطعات اصلی باشد.
تعمیرکاران حرفهای برای این مدل باید تسلط کامل بر سیستمهای الکترونیکی کانن، نرمافزارهای کالیبراسیون و لحیمکاری SMD داشته باشند.
در صورت بروز هرگونه ایراد، مراجعه به مرکز مجاز تعمیرات کانن در تهران بهترین گزینه است تا از آسیب بیشتر به برد و سنسور جلوگیری شود.
اگر دوربین شما Canon R10 دچار خطاهای نرمافزاری، مشکلات فوکوس، یا خرابی پورتها شده، حتماً پیش از هر اقدام، از یک کارشناس فنی بخواهید دوربین را عیبیابی دقیق کند؛ چون گاهی یک خطای ساده در ظاهر، میتواند منشأ پیچیدهای در برد یا فریمور داشته باشد.
تهیه و تنظیم : اطمینان | نمایندگی تعمیر دوربین کانن
