تمیز کردن Mode Dial کانن | آموزش باز کردن و سرویس تخصصی کلید تنظیم حالت عکاسی در Canon 80D بدون آسیب به بورد اصلی

مقدمه

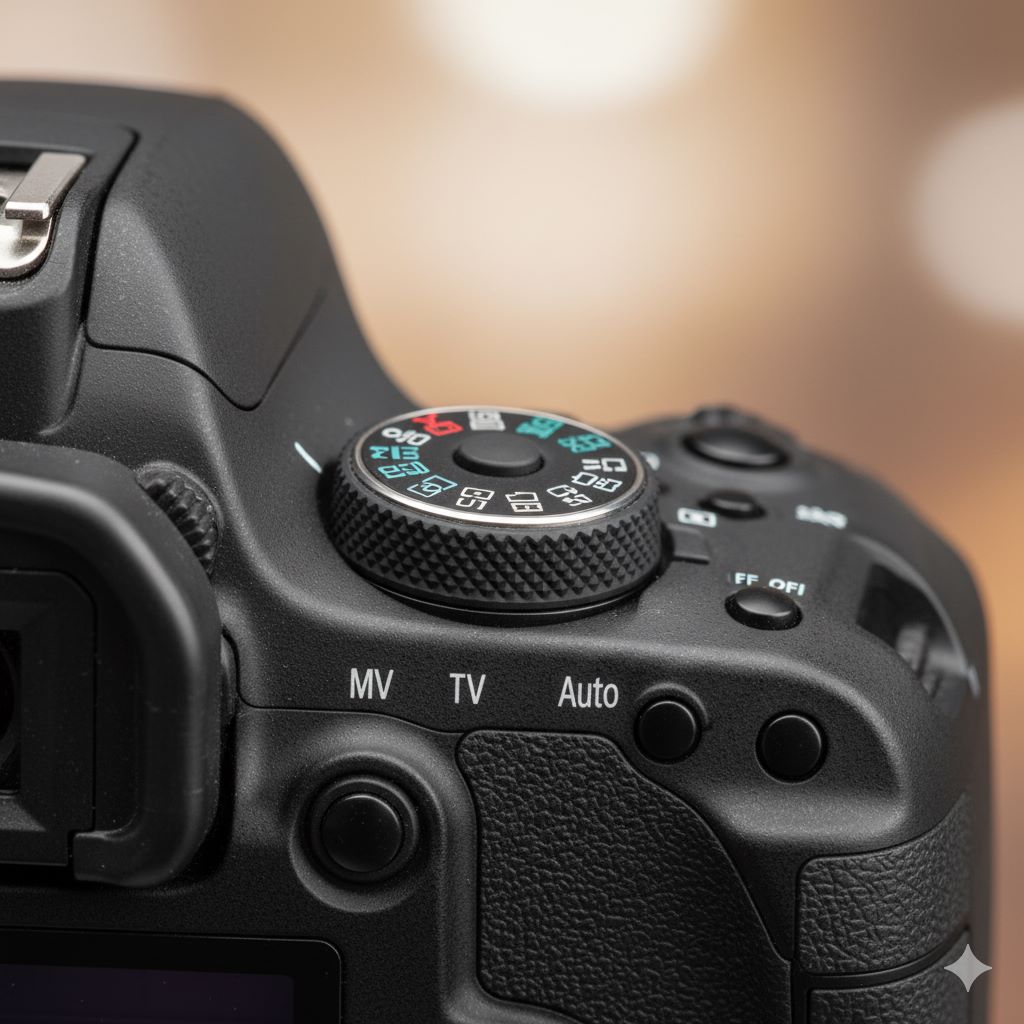

در بسیاری از دوربین‌های DSLR کانن، از جمله مدل محبوب Canon 80D، کلید چرخان بالای بدنه که با نام Mode Dial شناخته می‌شود، وظیفه انتخاب حالت‌های مختلف عکاسی و فیلم‌برداری را بر عهده دارد. این دکمه، یکی از مهم‌ترین رابط‌های کنترلی میان کاربر و سیستم الکترونیکی دوربین است و در صورت آلودگی یا نفوذ گردوغبار، می‌تواند منجر به بروز مشکلاتی از جمله تغییر خودبه‌خودی حالت‌ها، قفل شدن تنظیمات یا حتی از کار افتادن کامل عملکرد چرخشی شود. در این مقاله قصد داریم به‌صورت کاملاً تخصصی و گام‌به‌گام، فرآیند باز کردن، تمیز کردن Mode Dial کانن در دوربین Canon 80D را توضیح دهیم تا شما بتوانید بدون آسیب به بورد اصلی یا مدارهای حساس داخلی، این قطعه حیاتی را به شکل ایمن سرویس کنید.


در طول این آموزش، اصطلاحات فنی و نکات حرفه‌ای تعمیرکاران مجاز نیز بیان می‌شود تا کاربران حرفه‌ای یا مراکز سرویس بتوانند با اطمینان و دقت بالاتر کار خود را انجام دهند. شرکت اطمینان، به عنوان نمایندگی رسمی تعمیرات دوربین Canon در ایران، تمامی مراحل استاندارد سرویس و تمیز کردن Mode Dial کانن را مطابق دستورالعمل‌های رسمی کارخانه انجام می‌دهد.


بخش اول: اهمیت Mode Dial در ساختار عملکردی دوربین Canon 80D


Mode Dial در Canon 80D فقط یک کلید ساده مکانیکی نیست؛ بلکه یک ماژول الکترومکانیکی دقیق است که با استفاده از سنسورهای چرخشی و مسیرهای ارتباطی داخلی با بورد اصلی در ارتباط است. در حالت عادی، این دکمه به کمک مقاومت‌های دقیق و کنتاکت‌های چندگانه، موقعیت فعلی را به پردازنده مرکزی ارسال می‌کند تا حالت عکاسی (مانند M، Av، Tv، P و Auto) تعیین شود.


در صورت آلودگی، اکسیدشدگی یا نفوذ رطوبت به زیر این دکمه، سیگنال‌های انتقالی ممکن است دچار اختلال شوند و نتیجه آن، بروز خطاهای عملکردی، پرش تنظیمات یا حتی روشن‌نشدن صحیح دوربین باشد. تمیز کردن Mode Dial کانن در این شرایط می‌تواند عملکرد دستگاه را به حالت پایدار و دقیق اولیه بازگرداند.


بخش دوم: علائم خرابی و نیاز به تمیز کردن Mode Dial کانن


پیش از آنکه اقدام به باز کردن دوربین کنید، باید مطمئن شوید که مشکل از Mode Dial است. برخی از نشانه‌های شایع نیاز به تمیز کردن Mode Dial کانن عبارتند از:


1. تغییر حالت عکاسی بدون چرخاندن دکمه.


2. نیاز به فشار یا چرخش بیش از حد برای تغییر حالت.


3. توقف ناگهانی عملکرد دکمه پس از مدت کوتاه استفاده.


4. تغییر ناقص یا پرش میان حالت‌ها (مثلاً از M به Tv و سپس ناگهان به Auto).


5. احساس اصطکاک یا صدای خش‌خش در هنگام چرخش.


اگر این علائم را مشاهده کردید، به احتمال زیاد زیر دکمه Mode Dial گردوغبار، چربی یا رطوبت تجمع یافته است و نیاز به تمیز کردن Mode Dial کانن دارید.


بخش سوم: ابزارهای لازم برای تمیز کردن Mode Dial کانن


پیش از شروع کار، ابزارهای زیر را آماده کنید تا از آسیب احتمالی جلوگیری شود:


• پیچ‌گوشتی چهارسو دقیق سایز PH000


• پنس آنتی‌استاتیک


• دستکش ضد الکتریسیته ساکن


• هوای فشرده (Air Blower)


• الکل ایزوپروپیل ۹۹٪


• دستمال میکروفایبر تمیز


• برس نرم مخصوص الکترونیک


این ابزارها برای انجام ایمن تمیز کردن Mode Dial کانن ضروری هستند. هرگز از ابزارهای فلزی نوک‌تیز یا حلال‌های غیر استاندارد استفاده نکنید، زیرا ممکن است به برد اصلی آسیب بزنند.


بخش چهارم: مراحل باز کردن Mode Dial در Canon 80D


مرحله ۱: جدا کردن باتری و کارت حافظه


ابتدا باتری و کارت حافظه را از بدنه خارج کنید. هیچگاه در حین انجام تمیز کردن Mode Dial کانن دوربین را به برق متصل نگذارید.


مرحله ۲: باز کردن پوشش فوقانی


پیچ‌های قسمت بالایی بدنه را با دقت باز کرده و پوشش پلاستیکی بالا را آرام بلند کنید. در Canon 80D معمولاً کابل فلت حسگر نور یا چشمی به این قسمت متصل است، بنابراین احتیاط کنید تا آن را نکشید.


مرحله ۳: جدا کردن مجموعه Mode Dial


دکمه Mode Dial معمولاً توسط یک خار پلاستیکی و پیچ مرکزی نگه‌ داشته می‌شود. با پنس مخصوص، خار را آزاد کنید و دکمه را به‌آرامی از محل خود خارج نمایید. سپس بخش زیرین (برد کنترل چرخش) را مشاهده می‌کنید.


مرحله ۴: تمیز کردن سطح تماس‌ها


با برس نرم و هوای فشرده، گردوغبار را بزدایید. سپس با پنبه آغشته به الکل ایزوپروپیل، به‌آرامی روی سطح کنتاکت‌ها بکشید. این کار یکی از مهم‌ترین مراحل در تمیز کردن Mode Dial کانن است.


مرحله ۵: خشک‌سازی و مونتاژ مجدد


اجازه دهید همه قطعات خشک شوند، سپس Mode Dial را در محل خود قرار داده و پیچ‌ها را با گشتاور سبک ببندید. در پایان، پوشش بالایی را نصب کرده و باتری را قرار دهید.


بخش پنجم: بررسی مراحل دقیق تمیز کردن Mode Dial کانن 80D


فرآیند تمیز کردن Mode Dial کانن در دوربین Canon 80D نیازمند دقت بالا، ابزار مناسب و آشنایی کامل با ساختار داخلی دوربین است. پیش از هر اقدامی باید اطمینان حاصل شود که دوربین خاموش و باتری از دستگاه خارج شده باشد تا هیچگونه جریان الکتریکی فعال در مدارها باقی نماند. این مرحله اهمیت زیادی دارد، زیرا بورد اصلی در نزدیکی مجموعه کلیدهای کنترلی قرار دارد و کوچک‌ترین تماس ناگهانی با قطعات رسانا می‌تواند موجب اتصال کوتاه شود.


در مرحله نخست، باید حلقه‌ی لاستیکی یا پلاستیکی اطراف Mode Dial کانن را به‌آرامی جدا کرد. این حلقه معمولاً با چسب مخصوص کارخانه‌ای ثابت شده و با استفاده از ابزار بازکننده پلاستیکی (Plastic Spudger) به‌راحتی جدا می‌شود. پس از جدا شدن قاب بیرونی، چند پیچ کوچک در زیر آن قابل مشاهده است که برای آزاد کردن صفحه چرخان Mode Dial باید باز شوند. در این بخش، توجه به نحوه چرخش و محل قرارگیری فنر برگشتی بسیار مهم است، چراکه این فنر تعیین‌کننده عملکرد نرم و دقیق چرخش دکمه است.


پس از برداشتن صفحه‌ی اصلی Mode Dial کانن، مجموعه‌ی سوئیچ تماس (Contact Board) نمایان می‌شود. این قسمت معمولاً شامل یک مدار چاپی نازک با نقاط تماس فلزی است که با چرخاندن دکمه، حالت‌های مختلف عکاسی را برای دوربین تعریف می‌کند. با گذشت زمان و استفاده مداوم، گردوغبار یا چربی انگشتان ممکن است روی این نقاط تماس جمع شود و باعث شود دوربین حالت‌ها را اشتباه تشخیص دهد یا دکمه به‌سختی بچرخد. برای تمیز کردن این بخش باید از اسپری ایزوپروپیل الکل با خلوص بالا (۹۹٪) و گوش‌پاک‌کن بدون پرز استفاده کرد. کافی است مقدار کمی از محلول را روی پنبه آغشته کرده و با حرکات ملایم روی سطح تماس‌ها حرکت دهید تا هرگونه جرم یا رسوب از بین برود.


در ادامه، بررسی قسمت مکانیکی دکمه اهمیت ویژه‌ای دارد. محور فلزی Mode Dial کانن که با بورد تماس دارد، در برخی موارد ممکن است دچار خشکی یا جرم‌گرفتگی شده باشد. در این حالت، استفاده از مقدار بسیار کم گریس مخصوص تجهیزات اپتیکی توصیه می‌شود. این روان‌کننده باید فقط روی بخش فلزی مرکزی قرار گیرد و به هیچ عنوان نباید به سطح تماس‌های الکترونیکی برسد، زیرا ممکن است هدایت جریان را مختل کند.


مرحله بعدی شامل سرهم‌سازی دوباره قطعات است. هنگام بستن دکمه Mode Dial کانن باید اطمینان حاصل کرد که فنر برگشتی در محل دقیق خود قرار گرفته و نقاط مرجع روی بدنه و صفحه چرخان هم‌تراز هستند. بستن نادرست این قطعه می‌تواند باعث شود چرخش دکمه سخت‌تر از حالت عادی شود یا هنگام انتخاب حالت، موقعیت به‌درستی تشخیص داده نشود. پس از اتمام مراحل بستن، لازم است دوربین روشن شده و تمام حالت‌های عکاسی (Manual، Aperture Priority، Shutter Priority و غیره) یک‌به‌یک تست شوند تا از صحت عملکرد آن مطمئن شویم.


در نهایت، توصیه می‌شود که در صورت مشاهده هرگونه خرابی یا مقاومت غیرعادی در عملکرد Mode Dial کانن، کاربر از باز کردن مجدد دوربین خودداری کند و دستگاه را به یک مرکز تعمیرات معتبر مانند شرکت اطمینان بسپارد. شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین کنن Canon، با استفاده از تجهیزات استاندارد و قطعات اورجینال کارخانه‌ای، قادر است تعمیر و سرویس این بخش حساس را با دقت و کیفیت تضمین‌شده انجام دهد.


بخش ششم: نقش شرکت اطمینان در سرویس تخصصی Mode Dial


شرکت اطمینان به‌عنوان نمایندگی رسمی تعمیرات دوربین Canon در ایران، تمامی خدمات مرتبط با تمیز کردن Mode Dial کانن، تعمیر کلیدهای کنترلی، سرویس بوردهای الکترونیکی و رفع خطاهای عملکردی را با تجهیزات اصلی و مطابق با استانداردهای کارخانه Canon انجام می‌دهد. این شرکت از قطعات اورجینال استفاده کرده و تیم مهندسی آن آموزش‌دیده در دوره‌های تخصصی Canon ژاپن هستند.


کاربران حرفه‌ای، عکاسان خبری و فیلم‌سازان می‌توانند با مراجعه به شرکت اطمینان، از خدمات سریع و گارانتی معتبر در زمینه تمیز کردن Mode Dial کانن و سایر تعمیرات تخصصی بهره‌مند شوند.


نتیجه‌گیری


تمیز کردن Mode Dial کانن در مدل Canon 80D یکی از مهم‌ترین مراحل نگهداری پیشگیرانه است که نه‌تنها عملکرد چرخشی روان و دقیق دکمه را تضمین می‌کند، بلکه مانع از انتقال خطا به مدارهای داخلی و بورد اصلی نیز می‌شود. این فرآیند باید با ابزارهای دقیق، دانش فنی و احتیاط بالا انجام شود تا خطر آسیب فلت‌ها یا مدارهای زیرین وجود نداشته باشد.


در نهایت، اگر در هر مرحله احساس کردید تمیزکاری نیاز به باز کردن عمیق‌تر یا بررسی مدار دارد، بهترین کار مراجعه به شرکت اطمینان است تا با تکیه بر تجربه فنی و تجهیزات استاندارد، تمیز کردن Mode Dial کانن را به‌صورت اصولی و با گارانتی انجام دهد.
