کانکتور باتری دوربین کانن؛ قاتل خاموش مدارات تغذیه و خاموشی‌های ناگهانی

مقدمه

یکی از نگران‌کننده‌ترین تجربه‌هایی که هر عکاسی ممکن است با آن مواجه شود، لحظه‌ای است که دوربین کانن با وجود شارژ کامل باتری، ناگهان خاموش می‌شود یا پیام «عدم ارتباط با باتری» را روی صفحه نمایش می‌دهد. بسیاری از کاربران در اولین مواجهه با این مشکل، باتری را مقصر اصلی می‌دانند و هزینه‌های گزافی برای تعویض باتری‌های اورجینال متحمل می‌شوند، بدون اینکه مشکل اصلی برطرف شود. اما واقعیت این است که در بسیاری از موارد، ریشه‌ی این مشکل در جای دیگری است: کانکتور باتری دوربین کانن و افزایش مقاومت تماسی در اثر اکسیداسیون، سایش مکانیکی یا حتی یک پیچ شل در مدارات اتصال به بدنه. کانکتور باتری دوربین کانن علیرغم ظاهر ساده‌اش، یکی از حیاتی‌ترین قطعات دوربین است که نقش مستقیمی در عملکرد پایدار مدارات تغذیه دارد. در این مقاله فوق‌تخصصی که برای تعمیرکاران حرفه‌ای و تکنسین‌های مجرب نگارش شده است، به بررسی عمیق کانکتور باتری دوربین کانن، مکانیزم‌های خرابی، روش‌های تشخیص پیشرفته و تکنیک‌های تعمیر می‌پردازیم. شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین کانن، با تکیه بر سال‌ها تجربه و تکنسین‌های فوق‌حرفه‌ای، آماده‌ی ارائه‌ی خدمات تخصصی عیب‌یابی و تعمیر کانکتور باتری دوربین با استفاده از قطعات اورجینال و ضمانت کامل می‌باشد.

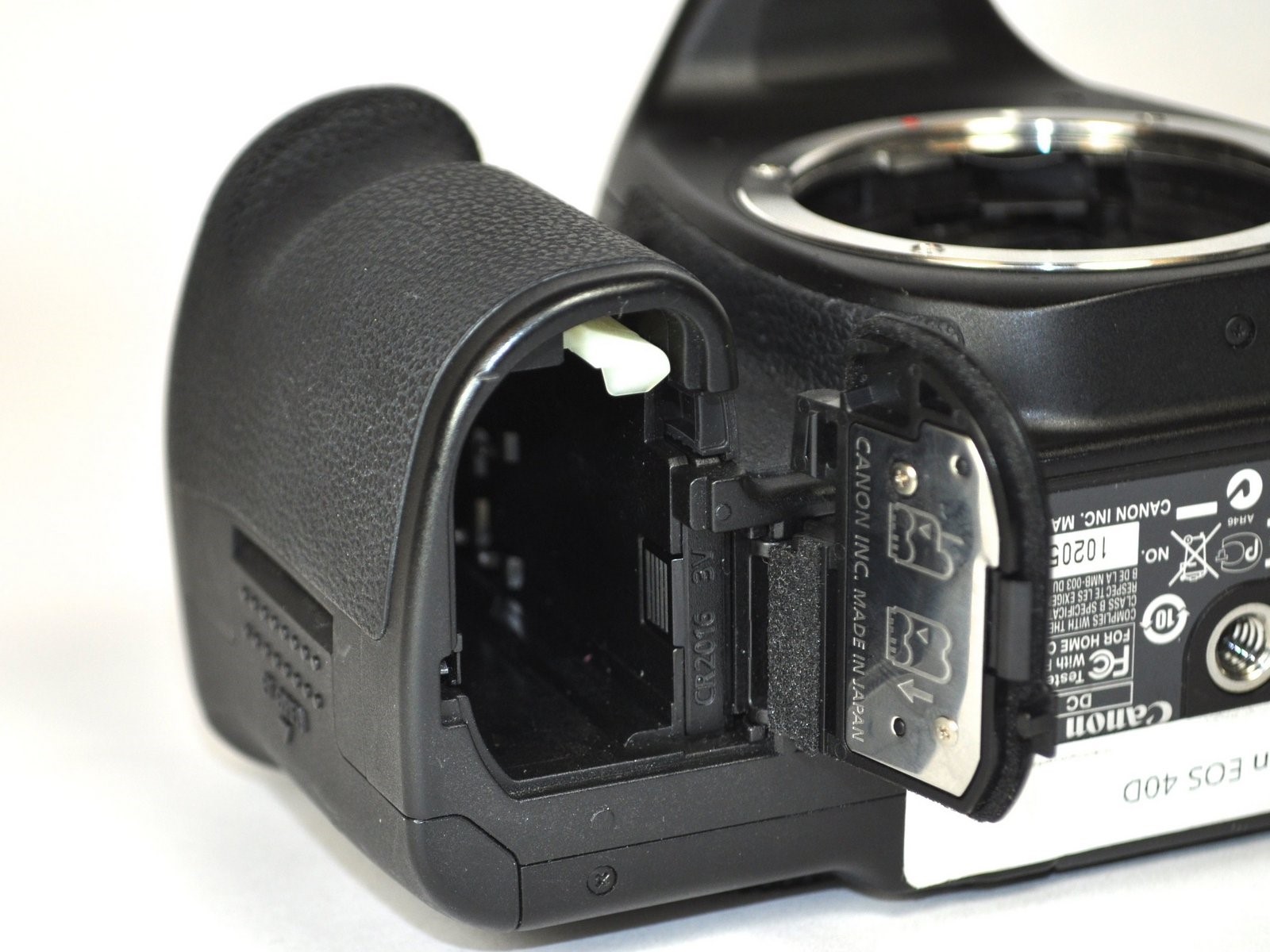

آناتومی کانکتور باتری در دوربین‌های کانن و تأثیر آن بر خاموشی‌های ناگهانی

کانکتور باتری دوربین  شامل دو یا چند پین فلزی (بسته به مدل دوربین) است که وظیفه‌ی انتقال جریان و سیگنال‌های ارتباطی با باتری را بر عهده دارند. در مدل‌های جدیدتر مانند ۹۰D، کانکتور باتری دوربین کانن دارای کنتاکت‌های ظریفی است که ارتباط دوطرفه با تراشه‌ی داخلی باتری را برقرار می‌کنند و اطلاعاتی مانند درصد شارژ و سلامت باتری را منتقل می‌کنند. با گذشت زمان و در اثر استفاده‌ی مکرر، لایه‌های اکسیدی روی سطح این کنتاکت‌ها تشکیل می‌شود که باعث افزایش مقاومت تماسی می‌شود. این افزایش مقاومت در کانکتور باتری دوربین کانن، به ویژه در لحظاتی که دوربین به حداکثر توان نیاز دارد (مانند عکاسی پیاپی RAW یا فیلم‌برداری 4K)، باعث افت ولتاژ لحظه‌ای می‌شود و در نتیجه مدار DCDC دوربین، با تشخیص افت ولتاژ، دوربین را به عنوان یک اقدام حفاظتی خاموش می‌کند. این پدیده که در دوربین‌های سری ۷D، ۶D و ۹۰D به وفور گزارش شده است، کاربران را به اشتباه می‌اندازد که گمان کنند باتری ضعیف شده است. یک تعمیرکار حرفه‌ی کانکتور باتری دوربین کانن باید بتواند این مشکل را از خرابی باتری تفکیک کرده و راهکار مناسب را ارائه دهد. تشخیص به‌موقع خرابی کانکتور باتری دوربین کانن می‌تواند از هزینه‌های گزاف تعویض باتری‌های اورجینال جلوگیری کند.

شل شدن پیچ‌های مدارات اتصال به بدنه در سری ۷D؛ نقص طراحی که کانن آن را پنهان کرد

یکی از شگفت‌انگیزترین و کمتر شناخته‌شده‌ترین علل بروز مشکلات کانکتور باتری دوربین  و خاموشی‌های ناگهانی در دوربین‌های کانن، به ویژه در مدل محبوب ۷D، به یک نقص طراحی ساده اما جدی بازمی‌گردد. بر اساس گزارش‌های متعدد کاربران و تجربیات تعمیرکاران حرفه‌ای، یک پیچ در مدارات اتصال به بدنه روی برد پایینی دوربین، در اثر استفاده‌ی طولانی‌مدت و عدم استفاده از چسب‌گیر (Loctite) در کارخانه، شل می‌شود و در داخل بدنه شروع به حرکت می‌کند. این پیچ شل در مجاورت کانکتور باتری دوربین کانن، علاوه بر اینکه می‌تواند با مدارات مختلف اتصال کوتاه ایجاد کند، باعث قطعی متناوب در مسیر اتصال به بدنه باتری می‌شود و در نتیجه دوربین توانایی تشخیص صحیح باتری یا تأمین جریان پایدار را از دست می‌دهد. اولین علائم این مشکل، ظاهر شدن پیام «عدم ارتباط با باتری» است که کاربران آن را به خرابی کانکتور باتری دوربین کانن یا باتری نسبت می‌دهند. اگر این مشکل به موقع برطرف نشود، عواقب بسیار جدی‌تری در انتظار خواهد بود: تخلیه‌ی کامل باتری حتی در حالت خاموش و در بدترین حالت، اتصال کوتاه این پیچ با مدارات مین‌برد که می‌تواند باعث سوختگی جبران‌ناپذیر برد اصلی شود. یک تعمیرکار حرفه‌ای با باز کردن محفظه‌ی پایینی دوربین و یافتن پیچ شل در نزدیکی کانکتور باتری دوربین ، می‌تواند با استفاده از چسب‌گیر آبی آن را در جای خود ثابت کند و مشکل را به راحتی برطرف سازد.

اکسیداسیون و سایش مکانیکی؛ دشمنان خاموش کانکتور باتری

اکسیداسیون کنتاکت‌های کانکتور باتری دوربین کانن، یکی از شایع‌ترین علل بروز مشکلات مربوط به این قطعه است که به مرور زمان و در اثر تماس با رطوبت، گردوغبار و حتی اسیدهای چربی موجود در پوست دست، روی سطح پین‌های طلایی یا نقرهای تشکیل می‌شود. این لایه‌ی اکسیدی که اغلب به رنگ تیره یا کدر قابل مشاهده است، باعث افزایش مقاومت تماسی در کانکتور باتری دوربین به میزان قابل‌توجهی می‌شود و عملکرد صحیح مدارات تغذیه را مختل می‌کند. بر اساس مستندات فنی و تجربیات تعمیرکاران، این مشکل در دوربین‌هایی که به طور مکرر در محیط‌های مرطوب یا گرم استفاده می‌شوند، شیوع بیشتری دارد و کانکتور باتری دوربین کانن در این شرایط آسیب‌پذیرتر می‌شود. در برخی موارد، اکسیداسیون آنقدر شدید است که حتی با تمیزکاری اولیه نیز برطرف نمی‌شود و نیاز به تمیزکاری شیمیایی با محلول‌های مخصوص یا در موارد شدیدتر، تعویض کامل کانکتور باتری دوربین کانن دارد. علاوه بر اکسیداسیون، سایش مکانیکی ناشی از تعویض مکرر باتری نیز می‌تواند باعث کاهش ضخامت لایه‌ی طلا و افزایش مقاومت تماسی در کانکتور باتری دوربین  شود. یکی از نشانه‌های کلاسیک این مشکل، زمانی است که دوربین با فشار دادن ملایم باتری به سمت بالا یا پایین روشن می‌شود و با رها کردن فشار، خاموش می‌گردد که در دوربین ۹۰D نیز گزارش شده است. در چنین مواردی، تعمیرکاران حرفه‌ای با بررسی دقیق کانکتور باتری دوربین  و در صورت لزوم، تعویض آن، مشکل را برطرف می‌کنند.

نقش خازن‌های ورودی مدار DCDC در تثبیت ولتاژ و جلوگیری از خاموشی

یکی از جنبه‌های فنی کمتر شناخته‌شده در مورد خاموشی‌های ناگهانی دوربین که ارتباط مستقیمی با کانکتور باتری دوربین کانن دارد، نقش حیاتی خازن‌های ورودی مدار DCDC است. مدار DCDC قلب تپنده‌ی سیستم تأمین ولتاژ دوربین است و وظیفه‌ی تبدیل ولتاژ باتری به ولتاژهای مختلف مورد نیاز بخش‌های گوناگون دوربین را بر عهده دارد. خازن‌های ورودی این مدار که در مسیر مستقیم بین کانکتور باتری دوربین کانن و مبدل DCDC قرار دارند، نقش یک منبع انرژی موقت را ایفا می‌کنند و در لحظاتی که دوربین به طور ناگهانی به جریان بالا نیاز دارد، انرژی مورد نیاز را تأمین می‌کنند. در صورت خرابی یا کاهش ظرفیت این خازن‌ها، مدار DCDC نمی‌تواند نوسانات لحظه‌ای ولتاژ را جبران کند و در نتیجه، با هر بار نیاز به جریان بالا، دوربین خاموش می‌شود. این مشکل معمولاً با علائمی مانند خاموش شدن دوربین در لحظه‌ی فشار دادن دکمه‌ی شاتر یا در حین فیلم‌برداری همراه است و کاربران آن را به اشتباه به «ضعیف بودن باتری» یا خرابی کانکتور باتری دوربین کانن نسبت می‌دهند. یک تعمیرکار حرفه‌ی کانکتور باتری دوربین کانن باید با اندازه‌گیری ظرفیت خازن‌های ورودی مدار DCDC با استفاده از LCR متر یا اسیلوسکوپ، بتواند سلامت آنها را بررسی کرده و در صورت نیاز، اقدام به تعویض نماید.

روش‌های تشخیص تفکیک‌شده برای خرابی کانکتور باتری و مدارات مرتبط

برای یک تکنسین حرفه‌ای، تشخیص دقیق اینکه آیا خاموشی‌های ناگهانی ناشی از خرابی کانکتور باتری دوربین کانن است، خرابی مدار DCDC است یا نقص دیگر، نیاز به یک پروتکل گام‌به‌گام استاندارد دارد که در شرکت اطمینان به‌صورت دقیق اجرا می‌شود. مرحله‌ی اول (بررسی بصری کانکتور) شامل بررسی پین‌های کانکتور باتری دوربین کانن با لوپ یا میکروسکوپ استریو است. هرگونه تغییر رنگ، لکه‌های تیره، اکسیداسیون یا علائم سایش باید ثبت شود. مرحله‌ی دوم (تست با باتری سالم) شامل تست دوربین با حداقل دو باتری اورجینال و سالم و شناخته‌شده است تا اطمینان حاصل شود که مشکل از باتری نیست و کانکتور باتری دوربین کانن مشکل اصلی است. مرحله‌ی سوم (اندازه‌گیری ولتاژ) شامل اندازه‌گیری ولتاژ باتری در دو نقطه است: مستقیماً روی پایانه‌های باتری و روی پین‌های کانکتور باتری دوربین کانن داخل دوربین. اختلاف ولتاژ بیش از ۰.۲ ولت نشان‌دهنده‌ی افزایش مقاومت تماسی در کانکتور است. مرحله‌ی چهارم (بررسی پیچ‌های اتصال به بدنه) در مدل‌های مستعد مانند ۷D، شامل باز کردن محفظه‌ی پایینی و بررسی شل بودن پیچ‌های نزدیک کانکتور باتری دوربین کانن است. مرحله‌ی پنجم (تست خازن‌های ورودی DCDC) شامل اندازه‌گیری ظرفیت خازن‌ها با LCR متر است. این پروتکل تشخیصی جامع، تضمین می‌کند که مشکل به طور دقیق شناسایی شده و تنها قطعه‌ی معیوب تعویض شود.

هزینه‌ها و چالش‌های تعمیر کانکتور باتری

هزینه‌ی تعمیر کانکتور باتری دوربین کانن بسته به عمق خرابی و مدل دوربین، از چند ده هزار تومان تا چند میلیون تومان متغیر است. در موارد ساده‌ی اکسیداسیون کانکتور باتری دوربین کانن، هزینه‌ی تمیزکاری شیمیایی و سرویس کانکتور در شرکت اطمینان حدود ۵۰۰ هزار تومان است. اما در مواردی که مشکل از شل شدن پیچ‌های اتصال به بدنه باشد (مانند سری ۷D)، هزینه‌ی تعمیر شامل باز کردن محفظه، یافتن پیچ شل در نزدیکی کانکتور باتری دوربین کانن، استفاده از چسب‌گیر و مونتاژ مجدد است که حدود ۱ تا ۱.۵ میلیون تومان هزینه دارد. در موارد شدیدتر که کانکتور باتری دوربین  دچار آسیب فیزیکی یا خوردگی شدید شده باشد و نیاز به تعویض کامل داشته باشد، هزینه‌ها ممکن است به ۲ تا ۳ میلیون تومان نیز برسد. همچنین، اگر مشکل به خرابی خازن‌های ورودی DCDC یا مدارات تغذیه مربوط باشد که ارتباط مستقیمی با کانکتور باتری دوربین  دارد، هزینه‌ها می‌تواند تا ۴ میلیون تومان افزایش یابد. یک کاربر در استرالیا برای تعمیر همین مشکل در دوربین ۷D خود، مبلغ ۳۵۰ دلار استرالیا (حدود ۱۰ میلیون تومان) از یک مرکز غیرمجاز دریافت کرده بود، در حالی که این مشکل با یک پیچ‌گوشتی و ۱۵ دقیقه زمان قابل حل بود. این تفاوت فاحش در هزینه‌ها، نشان‌دهنده‌ی اهمیت انتخاب یک مرکز تعمیراتی معتبر و آگاه است که با کانکتور باتری دوربین  آشنایی کامل دارد.

نکات پیشگیرانه برای افزایش عمر کانکتور باتری

با توجه به حساسیت بالای کانکتور باتری دوربین کانن، کاربران و تعمیرکاران باید نکات پیشگیرانه‌ای را برای افزایش عمر این قطعه حیاتی رعایت کنند. اولین و مهم‌ترین توصیه، تمیزکاری دوره‌ای کنتاکت‌های باتری و کانکتور باتری دوربین است. استفاده از یک پاک‌کن معمولی برای تمیزکاری پین‌های کانکتور باتری دوربین کانن، یکی از موثرترین و ایمن‌ترین روش‌هاست که توسط تعمیرکاران حرفه‌ای توصیه می‌شود. همچنین، استفاده از الکل ایزوپروپیل و یک گوش‌پاک‌کن برای تمیزکاری عمیق‌تر کانکتور باتری دوربین، می‌تواند اکسیداسیون‌های مقاوم‌تر را برطرف کند. کاربران باید از وارد کردن باتری با زاویه یا فشار زیاد خودداری کنند، زیرا این کار می‌تواند به پین‌های ظریف کانکتور باتری دوربین کانن آسیب بزند و باعث افزایش مقاومت تماسی شود. همچنین، در مناطقی با رطوبت بالا، بهتر است باتری را در صورت عدم استفاده طولانی‌مدت از دوربین خارج کنید تا از اکسیداسیون کانکتور باتری دوربین  جلوگیری شود. برای کاربران سری ۷D، بررسی دوره‌ای پیچ‌های نزدیک کانکتور باتری دوربین کانن و اطمینان از محکم بودن آنها، می‌تواند از بروز مشکلات جدی‌تر جلوگیری کند.

نتیجه‌گیری و جمع‌بندی نهایی

کانکتور باتری دوربین کانن، با وجود ظاهر ساده، یکی از حیاتی‌ترین قطعات دوربین است که خرابی آن می‌تواند عواقب جدی برای کاربران به همراه داشته باشد. از اکسیداسیون و سایش مکانیکی گرفته تا شل شدن پیچ‌های اتصال به بدنه در سری ۷D و خرابی خازن‌های ورودی مدار DCDC، هر یک از این خرابی‌ها نیاز به دانش فنی عمیق، تجهیزات پیشرفته و تجربه‌ی عملی گسترده دارد. یک تعمیرکار حرفه‌ی کانکتور باتری دوربین  باید بتواند با استفاده از پروتکل‌های تشخیصی استاندارد، عیب را به دقت شناسایی کرده و با استفاده از قطعات اورجینال و تکنیک‌های تعمیر پیشرفته، آن را برطرف سازد. شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین کانن، با تکیه بر سال‌ها تجربه و تکنسین‌های فوق‌حرفه‌ای، آماده‌ی ارائه‌ی خدمات تخصصی عیب‌یابی و تعمیر کانکتور باتری دوربین  در تمامی مدل‌ها می‌باشد. هزینه‌ی نهایی این خدمات با توجه به میزان پیچیدگی تعمیر و نوع قطعه‌ی تعویضی، بین ۵۰۰ هزار تا ۴ میلیون تومان تعیین می‌شود و تمامی تعمیرات با گارانتی یک‌ساله ارائه می‌گردند. به یاد داشته باشید که تشخیص به‌موقع و تعمیر اصولی کانکتور باتری دوربین کانن، نه تنها از هزینه‌های اضافی جلوگیری می‌کند، بلکه از از دست رفتن لحظات ارزشمند عکاسی نیز جلوگیری می‌نماید.

تهیه و تنظیم : شرکت اطمینان | نمایندگی رسمی تعمیرات دوربین کانن canon
